สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Giant Precision
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:

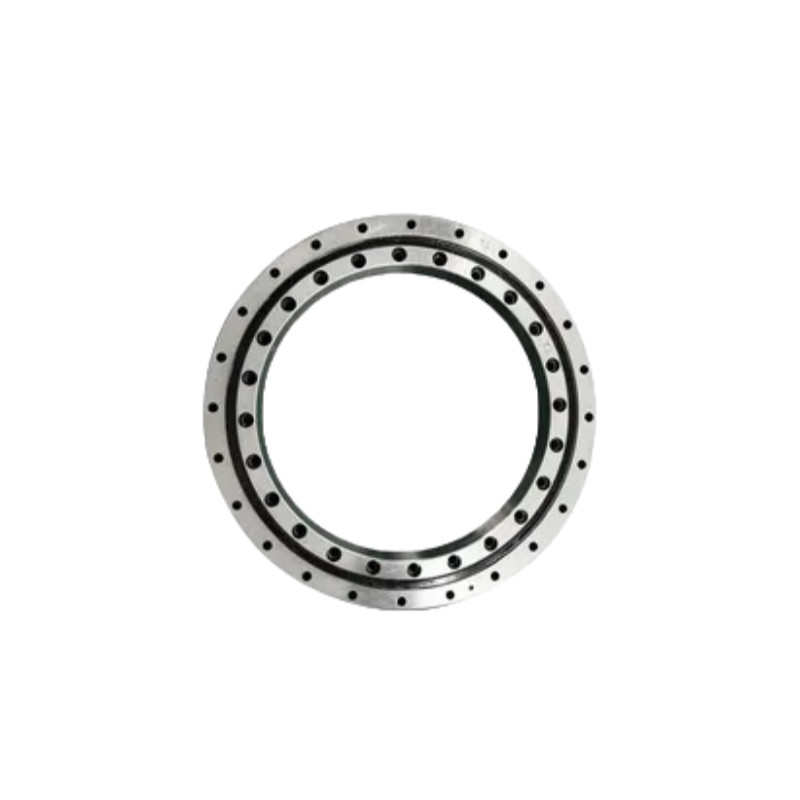

XSU14 ซีรี่ย์
คําแนะนํา
ซีรี่ย์ XSU14 ประกอบด้วยสามประเภทของหมุน: หมุนหมุนม้วนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนทั้งสามหมุนที่ได้รับการจัดจําหน่ายโดยไม่มีวงจรเกียร์. การติดตั้งด้วยผนึก, กระปุกน้ํามันและช่วงเล็ก ๆ ของทอมป์ความสะอาดที่ปรับได้ยังมีให้เลือก. ความแม่นยําของหมุนเหล่านี้เหมาะสําหรับสภาพการทํางานที่หลากหลาย
หมุนหมุนสามารถรับภาระ radial ใหญ่, ภาระ axial, คราวพลิกและภาระครบวงจรอื่น ๆ ในขณะเดียวกัน. มันรวมหน้าที่หลายอย่างรวมถึงการสนับสนุน,การหมุนสถานที่ก่อสร้างที่คอมแพคต์ การติดตั้งที่ง่ายและการบํารุงรักษาที่สะดวกสบายทําให้มันเหมาะสมสําหรับการใช้งานที่หนักและความเร็วต่ํา เช่น เครื่องยกเครื่องจักร เครื่องขุดเครื่องหมุนเสียง, เครื่องเรือนลม,กล้องโทรทัศน์ดวงดาว, ปราสาทถังและอุปกรณ์อื่น ๆ.
ลักษณะของหมุนหมุน
1.โรลล์ครสครอส:รอลเลอร์มีแนวทางในมุม 90 องศาต่อกันและกัน โดยสลับกันข้ามกันในทางแข่งเดียวการ จัด แผน แบบ เฉพาะ ตัว นี้ ทํา ให้ พวก เขา สามารถ ทน ความ ยุ่งยาก จาก หลาย ทิศทาง ได้.
2.ความแข็งแรงและความแม่นยําสูงหมุนหมุนม้วนตัดมีระยะว่างภายในต่ําสุด ส่งผลให้มีความแข็งแกร่งสูงและความบิดเบือนต่ําภายใต้ภาระ ทําให้มันเหมาะสมสําหรับการใช้งานที่ต้องการการเคลื่อนไหวที่แม่นยํา
3.การออกแบบที่คอมแพคต์หมุนยนต์เหล่านี้ให้ความสามารถในการแบกภาระและความแม่นยําสูงในรูปแบบที่ค่อนข้างเล็กและคอมพ็อต ทําให้มันสามารถเข้ากับการใช้งานที่จํากัดพื้นที่ได้
4.การหมุนที่เรียบ:เนื่องจากการออกแบบและการจัดวางของม้วน, หมุนม้วนสลับสามารถหมุนเรียบ, การควบคุม, ทําให้พวกเขาเป็นที่เหมาะสมสําหรับการใช้งานที่การเคลื่อนไหวที่คงที่เป็นสําคัญ.
วิธี เลือก หมุน โต๊ะ
1.ความต้องการภาระ:กําหนดประเภท (แกน, ราเดียล, กระแส) และขนาดของภาระ
2.ความละเอียด:หมุนที่มีความแม่นยําสูงกว่าอาจจําเป็นสําหรับหุ่นยนต์หรืออุปกรณ์การแพทย์
3.ปัจจัยสิ่งแวดล้อมพิจารณาฝุ่น ความชื้น และอุณหภูมิ
4.การออกแบบการติดตั้ง:การใช้งานบางรายการอาจได้รับประโยชน์จากการออกแบบที่ติดตั้ง flange เพื่อความง่ายในการติดตั้ง
รายละเอียด
| รุ่น | มิติหลัก | ความแม่นยําของการหมุน | มิติการติดตั้ง | ความจูงเบื้องต้น | การอนุญาต | |||||||||||||
| D | d | B | B1 | H | P5 | แหวนภายนอก | แหวนภายใน | หมุนแกน | ราเดียล | |||||||||
| คีอา | คีอา | ทะเล | ซีอา | ระยะห่างจากศูนย์การเล่น | ช่องติดตั้ง | ระยะห่างจากศูนย์การเล่น | ช่องติดตั้ง | ดินามิก | สถาติ | ดินามิก | สถาติ | |||||||
| XSU140414 | 485 | 343 | 44.5 | 44.5 | 56 | 0.06 | 0.06 | 0.04 | 0.04 | 460 | 24-φ14 | 368 | 24-φ14 | 229 | 520 | 146 | 250 | 0.01~003 |
| XSU140544 | 614 | 474 | 44.5 | 44.5 | 56 | 0.07 | 0.06 | 0.04 | 0.04 | 590 | 32-φ14 | 498 | 32-φ14 | 270 | 680 | 170 | 330 | 0.01~003 |
| XSU140644 | 714 | 574 | 44.5 | 44.5 | 56 | 0.08 | 0.07 | 0.05 | 0.05 | 690 | 36-φ14 | 598 | 36-φ14 | 290 | 800 | 185 | 395 | 0.01~004 |
| XSU140744 | 814 | 674 | 44.5 | 44.5 | 56 | 0.08 | 0.08 | 0.05 | 0.05 | 790 | 40-φ14 | 698 | 40-φ14 | 315 | 930 | 200 | 445 | 0.01~004 |
| XSU140844 | 914 | 744 | 44.5 | 44.5 | 56 | 0.09 | 0.08 | 0.05 | 0.05 | 890 | 40-φ14 | 798 | 40-φ14 | 340 | 1050 | 215 | 510 | 0.01~004 |
| XSU140944 | 1014 | 874 | 44.5 | 44.5 | 56 | 0.09 | 0.09 | 0.06 | 0.06 | 990 | 44-φ14 | 898 | 44-φ14 | 360 | 1170 | 227 | 580 | 0.01~005 |
| XSU141094 | 1164 | 1024 | 44.5 | 44.5 | 56 | 0.11 | 0.11 | 0.07 | 0.07 | 1140 | 48-φ14 | 1048 | 48-φ14 | 390 | 1360 | 246 | 670 | 0.01~005 |
การวาด
การใช้งาน
|
|
|
|
| อัตโนมัติอุตสาหกรรม | อุปกรณ์การแพทย์ | สายการบินและอวกาศ | อุปกรณ์แม่นยํา |
