สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Giant Precision
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:
ซีรี่ส์ XSI14
คําแนะนํา

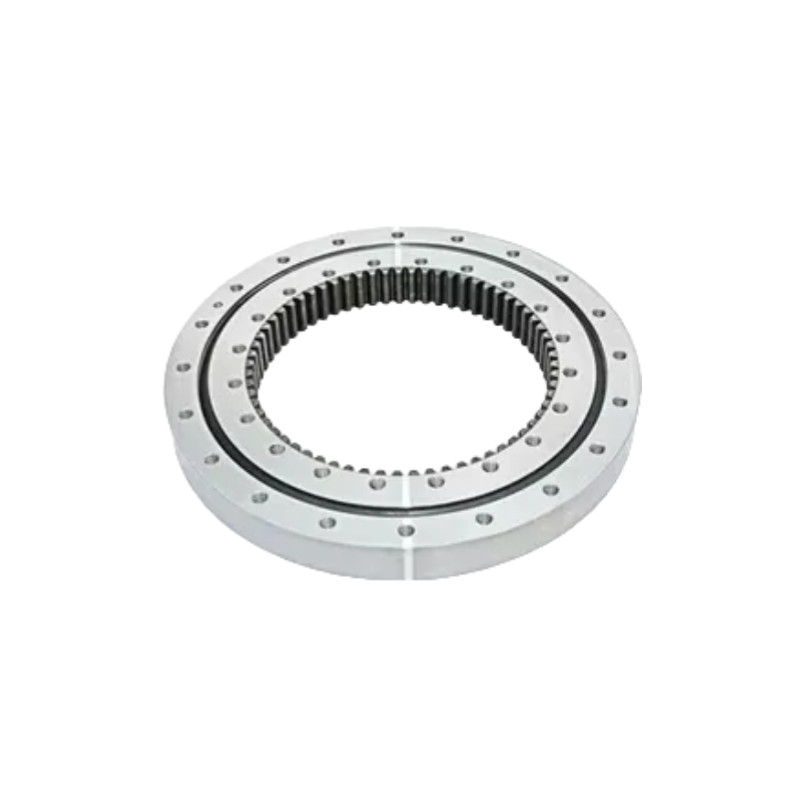

ซีรี่ย์ XSI ประกอบด้วยสองประเภทของหมุน: หมุนหมุนม้วนหมุนและหมุนหมุนหมุนลูกกลม 4 จุดทั้งคู่มีเกียร์ภายในและสามารถติดตั้งด้วยผนึก, กระปุกน้ํามัน, และแรงปั่นที่สามารถปรับระยะสั้นได้
หมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนมันรวมหน้าที่หลายอย่าง เช่น การสนับสนุนสถานที่คอมแพคต์, การติดตั้งง่ายและการบํารุงรักษาสะดวก ทําให้มันเหมาะสําหรับการใช้ในสถานการณ์ที่หนักและความเร็วต่ํา, เช่นเครื่องจักรยก,เครื่องขุดดิน, เครื่องหมุนเสียง, เครื่องแปรงลม,กล้องโทรทัศน์ดาราศาสตร์, ปราสาทถังและอุปกรณ์อื่น ๆ. มันเป็นผลิตภัณฑ์ที่มีความสามารถหลากหลายมากและถูกใช้อย่างแพร่หลาย
ลักษณะของหมุนหมุน
1.อุปกรณ์ภายในที่บูรณาการ:ฟันเกียร์ถูกแปรรูปโดยตรงบนวงแหวนภายใน (หรือในบางแบบการออกแบบวงแหวนภายนอก)สามารถติดต่อโดยตรงกับพีเนี่ยนหรือมอเตอร์เพื่อการหมุนที่ควบคุมได้ โดยไม่ต้องต้องการส่วนประกอบเกียร์เพิ่มเติม.
2.การจัดวางม้วนข้าม:โรลเลอร์ถูกวางไว้ในมุม 90 องศาต่อกันในรูปแบบที่สับสานกัน, สนับสนุนภาระที่ซับซ้อน, รวมถึงมุมแกน, ราเดียล, และการหมุน.
3.หนาแน่นและประหยัดพื้นที่:โดยการบูรณาการเกียร์ในวงแหวนภายในของเบอร์นี้ การออกแบบนี้กําจัดความจําเป็นของการเกียร์แยกกัน ประหยัดพื้นที่และปรับปรุงระบบให้ง่ายขึ้น
4.ความจูงสูงและการจัดการกับกระแสเวลาการตั้งแบบม้วนข้ามทําให้หมุนสามารถรับรองภาระหนักด้วยความแข็งแรงสูง ทําให้มันเหมาะสําหรับการใช้งานที่ต้องการ
5.ความแม่นยําเพิ่มขึ้นหมุนม้วนสลับมีระยะว่างภายในที่น้อยที่สุด, ให้การหมุนที่มั่นคงและแม่นยําสูงที่จําเป็นสําหรับการใช้งานที่ต้องการการตั้งตําแหน่งที่แม่นยํา
วิธี เลือก หมุน โต๊ะ
1.ความต้องการภาระ:กําหนดประเภท (แกน, ราเดียล, กระแส) และขนาดของภาระ
2.ความละเอียด:หมุนที่มีความแม่นยําสูงกว่าอาจจําเป็นสําหรับหุ่นยนต์หรืออุปกรณ์การแพทย์
3.ปัจจัยสิ่งแวดล้อมพิจารณาฝุ่น ความชื้น และอุณหภูมิ
4.การออกแบบการติดตั้ง:การใช้งานบางรายการอาจได้รับประโยชน์จากการออกแบบที่ติดตั้ง flange เพื่อความง่ายในการติดตั้ง
รายละเอียด
| รุ่น | มิติหลัก | ความแม่นยําของการหมุน | มิติการติดตั้ง | ความจูงเบื้องต้น | การอนุญาต | ||||||||||||||
| D | d | H | ทํา | M | Z | P5 | แหวนภายนอก | แหวนภายใน | หมุนแกน | ราเดียล | |||||||||
| คีอา | คีอา | ทะเล | ซีอา | ระยะห่างจากศูนย์การเล่น | ช่องติดตั้ง | ระยะห่างจากศูนย์การเล่น | ช่องติดตั้ง | ดินามิก | สถาติ | ดินามิก | สถาติ | ||||||||
| XSI140414 | 484 | 325 | 56 | 335 | 5 | 67 | 0.06 | 0.06 | 0.04 | 0.04 | 460 | 24-φ14 | 375 | 24-M12 ความลึก 20 | 229 | 520 | 146 | 250 | 0.01~003 |
| XSI140544 | 614 | 444 | 56 | 456 | 6 | 76 | 0.07 | 0.06 | 0.04 | 0.04 | 590 | 32-φ14 | 505 | 32-M12 ความลึก 20 | 270 | 680 | 170 | 330 | 0.01~003 |
| XSI140644 | 714 | 546 | 56 | 558 | 6 | 93 | 0.08 | 0.07 | 0.05 | 0.05 | 690 | 36-φ14 | 605 | 36-M12 ความลึก 20 | 290 | 800 | 185 | 395 | 0.01~004 |
| XSI140744 | 914 | 325 | 56 | 660 | 6 | 110 | 0.08 | 0.08 | 0.05 | 0.05 | 790 | 40-φ14 | 705 | 40-M12 ความลึก 20 | 315 | 930 | 200 | 455 | 0.01~004 |
| XSI140844 | 914 | 444 | 56 | 752 | 8 | 94 | 0.09 | 0.08 | 0.05 | 0.05 | 890 | 40-φ14 | 805 | 40-M12 ความลึก 20 | 340 | 1050 | 215 | 510 | 0.01~004 |
| XSI140944 | 1014 | 546 | 56 | 856 | 8 | 107 | 0.09 | 0.09 | 0.06 | 0.06 | 990 | 44-φ14 | 905 | 44-M12 ความลึก 20 | 360 | 1170 | 227 | 580 | 0.01~005 |
| XSI141094 | 1164 | 325 | 56 | 1000 | 8 | 125 | 0.11 | 0.11 | 0.07 | 0.07 | 1091 | 48-φ14 | 1055 | 48-M12 ความลึก 20 | 390 | 1360 | 246 | 670 | 0.01~005 |
การวาด
การใช้งาน
|
|
|
|
| อัตโนมัติอุตสาหกรรม | อุปกรณ์การแพทย์ | สายการบินและอวกาศ | อุปกรณ์แม่นยํา |
