สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Giant Precision
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:
ซีรี่ย์ XSA14
คําแนะนํา
หมุนหมุนหมุนระดับความแม่นยํา XSA ซีรีส์, หมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนและหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนปรับให้เข้ากับช่วงเล็กของแรงหมุนปลด และมีความแม่นยําสูง, ตอบสนองความต้องการของสภาพการทํางานที่หลากหลายชนิด
หมุนหมุนสามารถรับภาระ radial ใหญ่, ภาระ axial, คราวพลิกและภาระครบวงจรอื่น ๆ ในขณะเดียวกัน. มันรวมฟังก์ชันหลายอย่าง, รวมถึงการสนับสนุน,การหมุนสถานก่อสร้างที่คอมแพคต์ การติดตั้งที่ง่ายและการบํารุงรักษาที่สะดวกสบายทําให้มันเหมาะสมสําหรับการใช้งานที่หนักและความเร็วต่ํา เช่น เครื่องยก เครื่องขุดเครื่องหมุนเสียง, เครื่องเรือนลม,กล้องโทรทัศน์ดวงดาว, ปราสาทถังและอุปกรณ์อื่น ๆ.

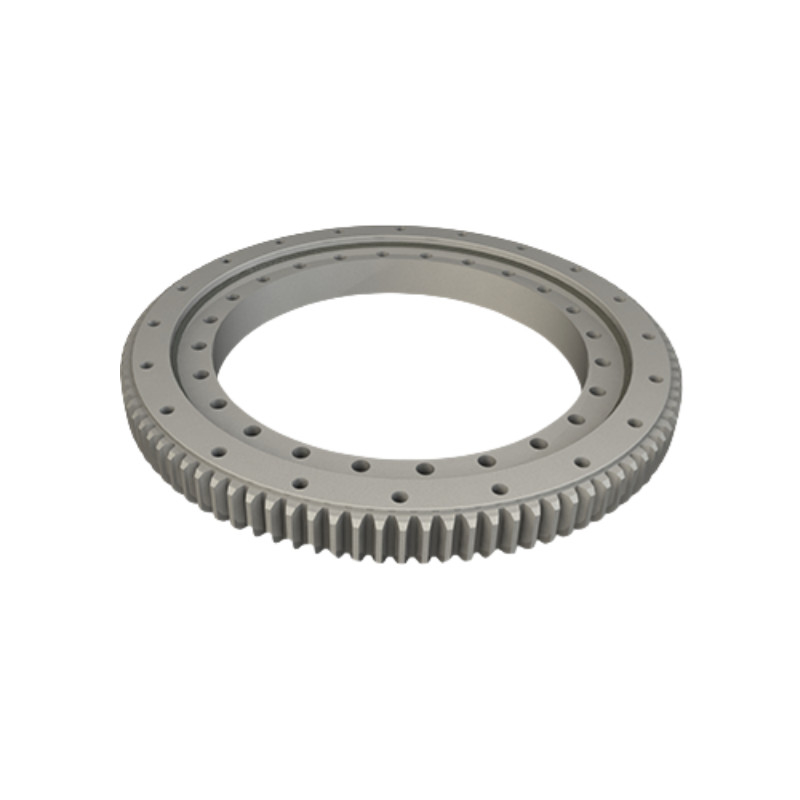

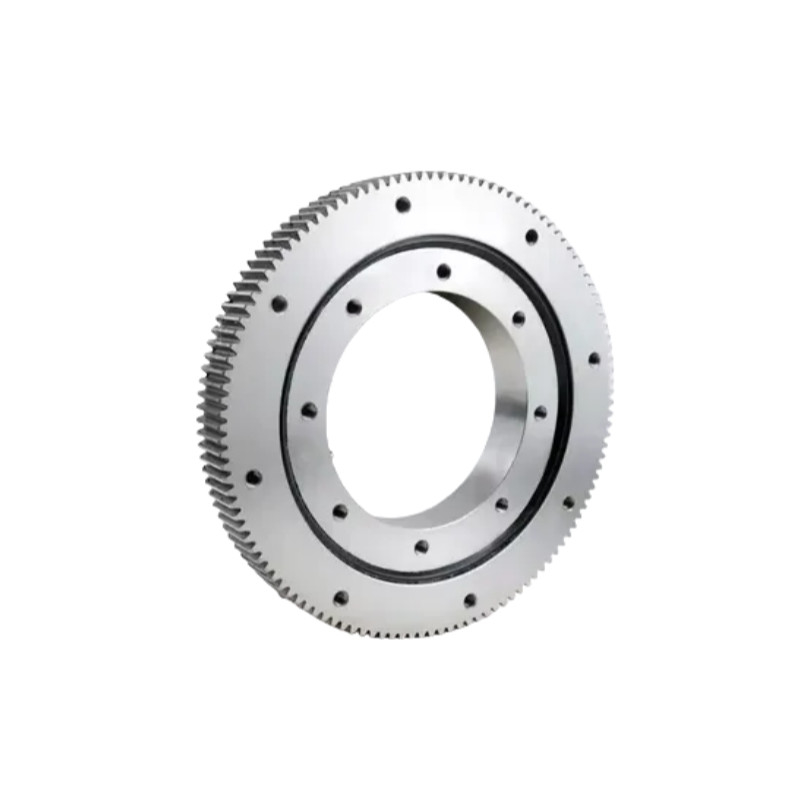

ซีรี่ย์ XSA ประกอบด้วยหมุนหมุนม้วนสลับกับฟันเกียร์ภายนอก
ลักษณะของหมุนหมุน
1.ความสามารถในการบรรทุกภาระสูง:การตั้งแบบม้วนข้ามทําให้หมุนนี้สามารถจัดการภาระที่สําคัญ ทําให้มันเหมาะสมสําหรับการใช้งานที่ต้องการ
2.ระบบขับเคลื่อนที่เรียบง่ายเครื่องเข็นภายนอกอํานวยความสะดวกในการเชื่อมต่อกับเครื่องเข็น, มอเตอร์, หรือระบบขับเคลื่อนอื่น ๆ ที่ภายนอก, ลดความต้องการขององค์ประกอบเพิ่มเติม
3.ลดน้ําหนักและขนาดระบบ:กําจัดความต้องการของเกียร์แยกกัน ทําให้การออกแบบระบบคอมแพ็คต์มากขึ้น
4.ความแม่นยําและความมั่นคง:การจัดเรียงม้วนสลับกัน ทําให้การเล่นน้อยลง เพื่อให้การหมุนที่มั่นคงและไม่มีการสั่นสะเทือน ภายใต้ภาระที่สูง
วิธี เลือก หมุน โต๊ะ
1.ความต้องการภาระ:การประเมินความสามารถของเบียริงในการรับมือกับภาระแกน, ราเดียล, และแรงกระตุ้นสําหรับการใช้งานเฉพาะของคุณ
2.ระดับความยาวของเกียร์และโมดูล:รับประกันความสอดคล้องกับพีเนี่ยนขับขี่ เพื่อปรับปรุงการใช้งานและลดการสวมใส่ให้น้อยที่สุด
3.ความต้องการความละเอียด:เลือกรุ่นที่มีความละเอียดที่เหมาะสมขึ้นอยู่กับความต้องการความละเอียดของแอพลิเคชั่น
4.สิ่งแวดล้อมและการปิดสําหรับสภาพแวดล้อมภายนอกหรือที่รุนแรง ค้นหารุ่นที่มีร่องรอยที่เหมาะสม เพื่อป้องกันจากการติดเชื้อ
รายละเอียด
| รุ่น | มิติหลัก | ความแม่นยําของการหมุน | มิติการติดตั้ง | ความจูงเบื้องต้น | การอนุญาต | ||||||||||||||
| D | d | H | ทํา | M | Z | P5 | แหวนภายนอก | แหวนภายใน | หมุนแกน | ราเดียล | |||||||||
| คีอา | คีอา | ทะเล | ซีอา | ระยะห่างจากศูนย์การเล่น | ช่องติดตั้ง | ระยะห่างจากศูนย์การเล่น | ช่องติดตั้ง | ดินามิก | สถาติ | ดินามิก | สถาติ | ||||||||
| XSA140414 | 503.3 | 344 | 56 | 495 | 5 | 99 | 0.06 | 0.06 | 0.04 | 0.04 | 455 | 20-M12 ความลึก 20 | 368 | 24-φ14 | 229 | 520 | 146 | 250 | 0.01~003 |
| XSA140544 | 640.3 | 474 | 56 | 630 | 6 | 105 | 0.07 | 0.06 | 0.04 | 0.04 | 585 | 28-M12 ความลึก 20 | 498 | 32-φ14 | 270 | 680 | 170 | 330 | 0.01~003 |
| XSA140644 | 742.3 | 574 | 56 | 732 | 6 | 122 | 0.08 | 0.07 | 0.05 | 0.05 | 685 | 32-M12 ความลึก 20 | 598 | 36-φ14 | 290 | 800 | 185 | 395 | 0.01~004 |
| XSA140744 | 838.1 | 674 | 56 | 826 | 6 | 138 | 0.08 | 0.08 | 0.05 | 0.05 | 785 | 36-M12 ความลึก 20 | 698 | 40-φ14 | 315 | 930 | 200 | 445 | 0.01~004 |
| XSA140844 | 950.1 | 774 | 56 | 936 | 8 | 117 | 0.09 | 0.08 | 0.05 | 0.05 | 885 | 36-M12 ความลึก 20 | 798 | 40-φ14 | 340 | 1050 | 215 | 510 | 0.01~004 |
| XSA140944 | 1046.1 | 874 | 56 | 1032 | 8 | 129 | 0.09 | 0.09 | 0.06 | 0.06 | 985 | 40-M12 ความลึก 20 | 898 | 44-φ14 | 360 | 1170 | 227 | 580 | 0.01~005 |
| XSA141094 | 1198.1 | 1024 | 56 | 1184 | 8 | 148 | 0.11 | 0.11 | 0.07 | 0.07 | 1135 | 44-M12 ความลึก 20 | 1048 | 48-φ14 | 390 | 1360 | 246 | 670 | 0.01~005 |
การวาด
การใช้งาน
|
|
|
|
| อัตโนมัติอุตสาหกรรม | อุปกรณ์การแพทย์ | สายการบินและอวกาศ | อุปกรณ์แม่นยํา |
