สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Giant Precision
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:
ซีรีย์ HRG
แพลตฟอร์มหมุนถูกสนับสนุนโดยชุดของคล้องม้วนขวางแม่นยําและเส้นผ่าของมันใหญ่กว่าขนาดทางลากระหว่างวงแหวนภายในและวงแหวนภายนอกของหมุนยางเล็กน้อยการปรับปรุงนี้สร้าง preload ระหว่างแหวนภายในและภายนอกและม้วน.และช่วงเวลาที่เปลี่ยน, ให้ความแข็งแรงที่มากกว่าสิบเท่าของหักธรรมดา
หลังการประกอบ, ระบบการทํางานหมุนเวียนเป็นพื้นที่ใหม่ที่ดินที่เส้น径ภายนอกและหน้าปลายของแผ่นหมุน,โดยใช้หมุนห่วงสลับเป็นศูนย์หมุน (เกรดมาตรฐานคือการหมุนความแม่นยํา). วิธีนี้ทําให้ความพอใจ coaxiality และ parallelism ของดิสก์หมุน
พลาตฟอร์มหมุนรู allows สําหรับการเปลี่ยนแปลงขนาดอินเตอร์เฟซแบบยืดหยุ่น ผ่าน flanges ที่กําหนดเองและหลุม shaft input ทําให้มันเหมาะสําหรับการเชื่อมโยงเครื่องยนต์ servo หรือเครื่องยนต์ stepper ทุกยี่ห้อ.
|
รุ่น | รายละเอียด | กว้างเปลือก | อัตราส่วน |
| (mm) | (mm) | |||
| HRG85-05K HRG85-10K |
85 | 33 |
5 10 |
ปริมาตรการทํางาน
| HRG85-05K | |||||
| การสนับสนุนแพลตฟอร์มผลิต | หัวหักม้วนข้าม | ความเร็วการออกที่อนุญาต | 200 รอบ / นาที | อัตโนมัติหมุน | 1203x10-6 กิโลกรัม |
| การเคลื่อนไหว | 360° ((หมุนในมุมใด ๆ) | ความแม่นยําในการตั้งตําแหน่งซ้ําๆ | ± 15 วินาที | ความแม่นยําในการตั้งตําแหน่ง | ≤ 30 วินาทีโค้ง |
| เครื่องยนต์ที่ตรงกัน ((ขนาด) | Φ14-Φ50-Φ70-M4 | หนุนแกนที่อนุญาต | 500N | การหล่อลื่น | ไขมันสังเคราะห์ |
| อัตราการลด | 5 | หนุนระยะทางที่อนุญาต | 250N | อุณหภูมิการทํางาน | -10°C~90°C |
| ทอร์คการออกกําลังปริมาณ | 18NM | การขนานของแพลตฟอร์มผลิต | 00.02 มิลลิเมตร | ชีวิต ใน งาน | 20000 ชั่วโมง |
| ทอร์คความเร่งขัดสูงสุด | 32NM | การระบายน้ําของพื้นผิวแพลตฟอร์มออก | 0.01 มิลลิเมตร | ระดับการผลิต | IP65 |
| ทอร์คหยุดฉุกเฉิน | 54NM | การออกของ Output Platform Excircle | 0.01 มิลลิเมตร | ระดับเสียง | ≤ 65dB |
| HRG85-10K | |||||
| การสนับสนุนแพลตฟอร์มผลิต | หัวหักม้วนข้าม | ความเร็วการออกที่อนุญาต | 200 รอบ / นาที | อัตโนมัติหมุน | 1203x10-6 กิโลกรัม |
| การเคลื่อนไหว | 360° ((หมุนในมุมใด ๆ) | ความแม่นยําในการตั้งตําแหน่งซ้ําๆ | ± 15 วินาที | ความแม่นยําในการตั้งตําแหน่ง | ≤ 30 วินาทีโค้ง |
| เครื่องยนต์ที่ตรงกัน ((ขนาด) | Φ14-Φ50-Φ70-M4 | หนุนแกนที่อนุญาต | 500N | การหล่อลื่น | ไขมันสังเคราะห์ |
| อัตราการลด | 10 | หนุนระยะทางที่อนุญาต | 250N | อุณหภูมิการทํางาน | -10°C~90°C |
| ทอร์คการออกกําลังปริมาณ | 14NM | การขนานของแพลตฟอร์มผลิต | 00.02 มิลลิเมตร | ชีวิต ใน งาน | 20000 ชั่วโมง |
| ทอร์คความเร่งขัดสูงสุด | 25.2NM | การระบายน้ําของพื้นผิวแพลตฟอร์มออก | 0.01 มิลลิเมตร | ระดับการผลิต | IP65 |
| ทอร์คหยุดฉุกเฉิน | 42NM | การออกของ Output Platform Excircle | 0.01 มิลลิเมตร | ระดับเสียง | ≤ 65dB |

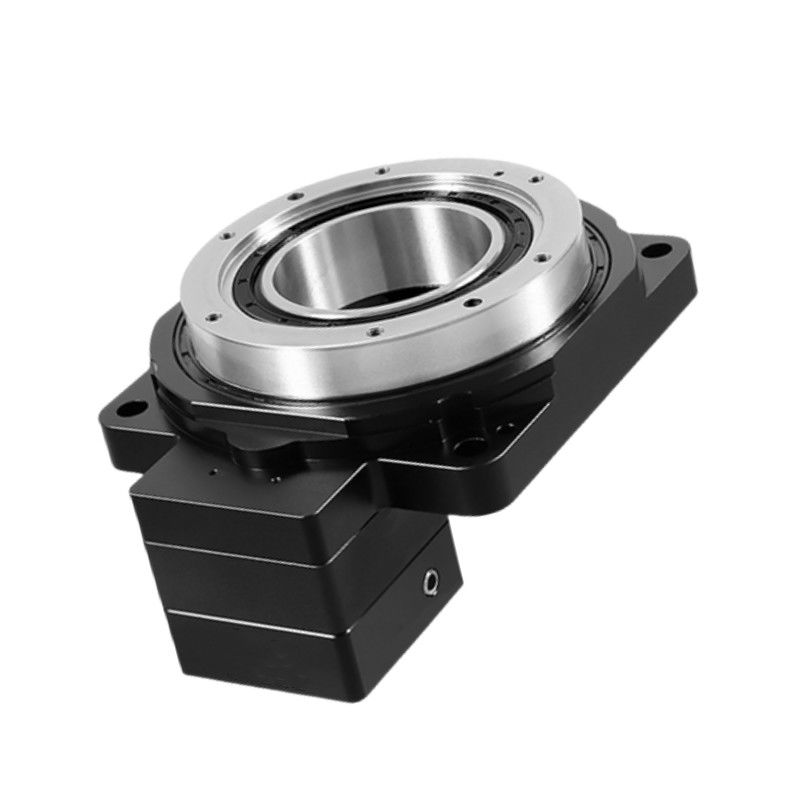

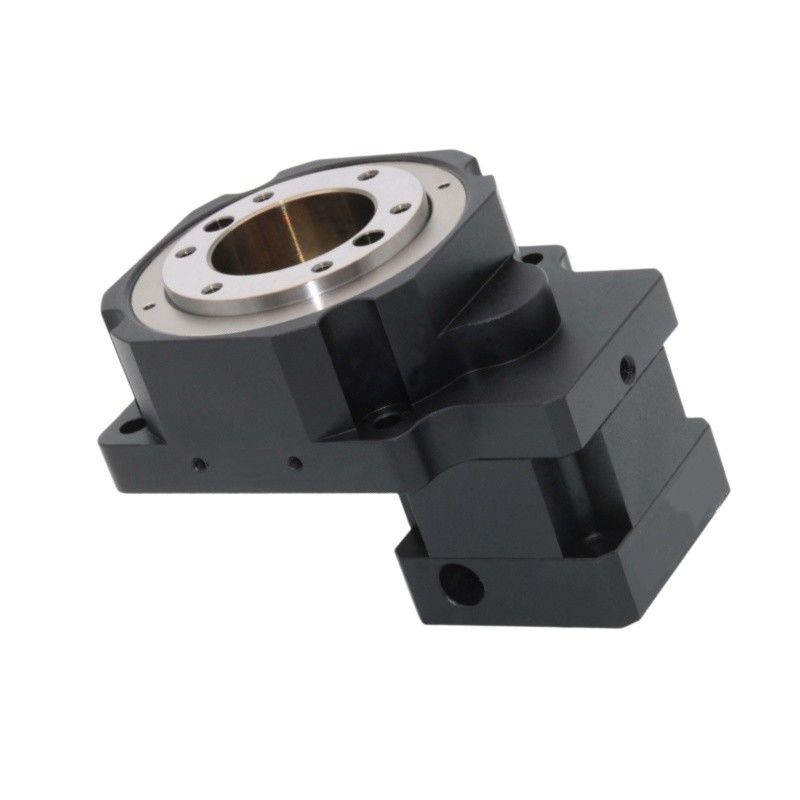

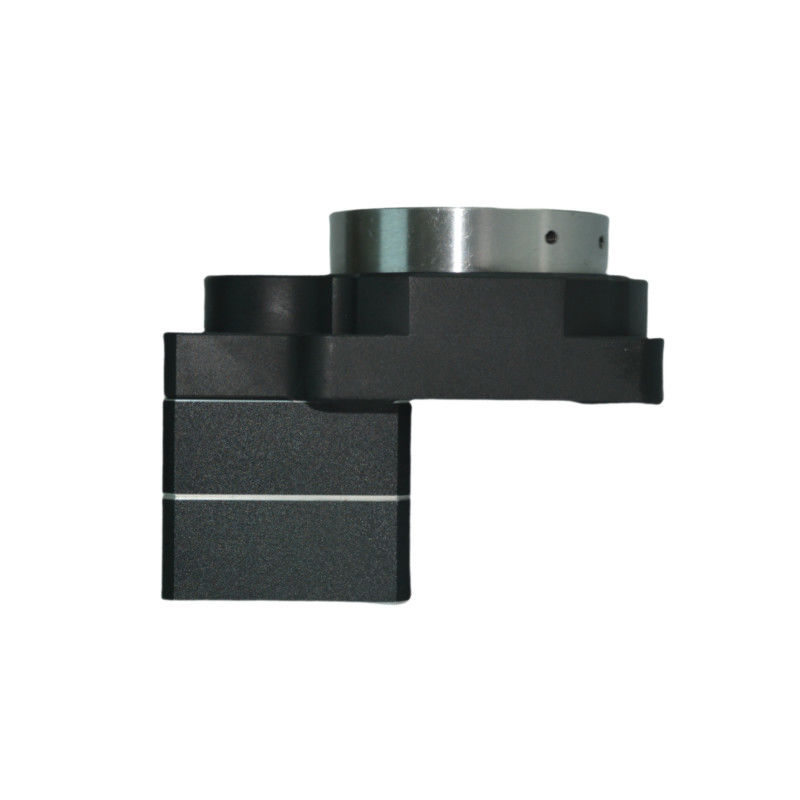

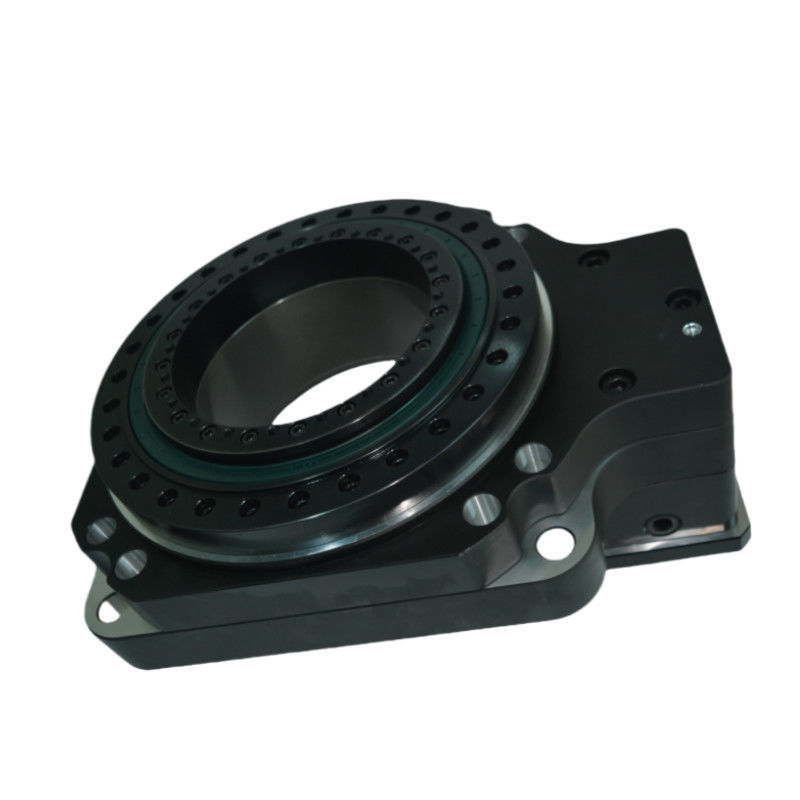

ภาพละเอียด
|
|
|
|
ภาพวาด
คําแนะนําการติดตั้งสําหรับโต๊ะหมุน hollow
การบรรจุและการขนส่ง
