สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Giant Precision
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:
ซีรีย์ HRG
พลาตฟอร์มหมุนเปลือกเป็นอุปกรณ์กลไกที่มีความก้าวหน้าที่ออกแบบมาสําหรับการใช้งานการเคลื่อนไหวหมุนที่แม่นยําเพิ่มความสามารถในการใช้งานได้หลายรูปแบบ.
ความแม่นยําสูง:
ประสบความแม่นยําในการตั้งตําแหน่งซ้ําน้อยกว่า 5 วินาทีโค้ง, รับประกันผลงานที่น่าเชื่อถือในการใช้งานที่ต้องการ
ความแข็งแรงสูง:
ด้วยการสนับสนุนโดยหลอดม้วนที่ตัดกันอย่างแม่นยํา พลาตฟอร์มสามารถทนต่อแรง radial, axial และแรงพลิกที่สําคัญ โดยให้ความแข็งแรงมากกว่า 10 เท่าของหลอดแบบดั้งเดิม
ความเหมาะสมของเครื่องยนต์แบบยืดหยุ่น:
สามารถตั้งค่าได้ง่ายเพื่อรองรับเครื่องยนต์หลายยี่ห้อและชนิด รวมถึงเครื่องยนต์เซอร์โวและสเตปเปอร์ ผ่านฟลานจ์และหม้อเข้าที่สามารถปรับแต่งได้
การผลิตทอร์คที่ประสิทธิภาพ:
ใช้กลไกการลดอัตราการเร่งแบบสลิปเดี่ยว 1 ขั้นตอนเพื่อเพิ่มมอเตอร์อัพपुट โดยมีอัตราการเร่งระดับต่ํากว่า 5 เพื่อความแม่นยํา
การบรรทุกที่สะดวก:
ด้านบนของแพลตฟอร์มทําให้สามารถล็อคชิ้นงานได้โดยตรง ทําให้กระบวนการบรรทุกและเพิ่มประสิทธิภาพการทํางาน
การดําเนินงานอย่างเรียบร้อย:
ออกแบบมาเพื่อการหมุนที่มั่นคงและเรียบร้อย, รับรองการตั้งตําแหน่งอย่างรวดเร็วและการสั่นสะเทือนอย่างน้อยระหว่างการทํางาน
การ สร้าง ที่ แข็งแรง:
สร้างขึ้นเพื่อทนทานกับความเครียดในการใช้งานที่หลากหลาย ในขณะที่รักษาความสามารถสูง ทําให้มันเหมาะสําหรับการใช้งานอุตสาหกรรมและอัตโนมัติ
แพลตฟอร์มหมุนรูขุมเหมาะสําหรับการใช้งานที่ต้องการความแม่นยําสูง ความยืดหยุ่นและความแข็งแรง ทําให้มันเป็นทรัพย์สินที่มีค่าในอุตสาหกรรมหุ่นยนต์, การผลิตและอัตโนมัติ
|
รุ่น | รายละเอียด | กว้างเปลือก | อัตราส่วน |
| (mm) | (mm) | |||
|
HRG130-06K HRG130-18K |
130 | 62 |
6 10 18 |
ปริมาตรการทํางาน
| HRG130-06/10/18K | |||||||
| การสนับสนุนแพลตฟอร์มผลิต | หัวหักม้วนข้าม | ความเร็วการออกที่อนุญาต | 200 รอบ / นาที | อัตโนมัติหมุน | 2772x10-6 กิโลกรัม | ||
| การเคลื่อนไหว | 360° ((หมุนในมุมใด ๆ) | ความแม่นยําในการตั้งตําแหน่งซ้ําๆ | ± 15 วินาที | ความแม่นยําในการตั้งตําแหน่ง | ≤ 30 วินาทีโค้ง | ||
| เครื่องยนต์ที่ตรงกัน ((ขนาด) | รางวัล | หนุนแกนที่อนุญาต | 2000N | การหล่อลื่น | ไขมันสังเคราะห์ | ||
| อัตราการลด | 18 | หนุนระยะทางที่อนุญาต | 1200N | อุณหภูมิการทํางาน | อุณหภูมิ 10°C ~ 90°C | ||
| ทอร์คการออกกําลังปริมาณ | 25NM | การขนานของแพลตฟอร์มผลิต | 00.02 มิลลิเมตร | ชีวิต ใน งาน | 20000 ชั่วโมง | ||
| ทอร์คความเร่งขัดสูงสุด | 45NM | การระบายน้ําของพื้นผิวแพลตฟอร์มออก | 0.01 มิลลิเมตร | ระดับการผลิต | IP65 | ||
| ทอร์คหยุดฉุกเฉิน | 75NM | การออกของ Output Platform Excircle | 0.01 มิลลิเมตร | ระดับเสียง | ≤ 65dB | ||
| HRG130-18K เครื่องเชื่อมต่อตรงกระโดดกระโดด All-in-one | |||||||
| การสนับสนุนแพลตฟอร์มผลิต | หัวหักม้วนข้าม | ความเร็วการออกที่อนุญาต | 200 รอบ / นาที | อัตโนมัติหมุน | 2772x10-6 กิโลกรัม | ||
| การเคลื่อนไหว | 360° ((หมุนในมุมใด ๆ) | ความแม่นยําในการตั้งตําแหน่งซ้ําๆ | ± 15 วินาที | ความแม่นยําในการตั้งตําแหน่ง | ≤ 30 วินาทีโค้ง | ||
| เครื่องยนต์ที่ตรงกัน ((ขนาด) | Φ14-Φ50-Φ70-M4 | หนุนแกนที่อนุญาต | 2000N | การหล่อลื่น | ไขมันสังเคราะห์ | ||
| อัตราการลด | 6 | 10 | 18 | หนุนระยะทางที่อนุญาต | 1200N | อุณหภูมิการทํางาน | อุณหภูมิ 10°C ~ 90°C |
| ทอร์คการออกกําลังปริมาณ | 43NM | 34NM | 25NM | การขนานของแพลตฟอร์มผลิต | 00.02 มิลลิเมตร | ชีวิต ใน งาน | 20000 ชั่วโมง |
| ทอร์คความเร่งขัดสูงสุด | 77.4NM | 61.2NM | 45NM | การระบายน้ําของพื้นผิวแพลตฟอร์มออก | 0.01 มิลลิเมตร | ระดับการผลิต | IP65 |
| ทอร์คหยุดฉุกเฉิน | 129NM | 102NM | 75NM | การออกของ Output Platform Excircle | 0.01 มิลลิเมตร | ระดับเสียง | ≤ 65dB |

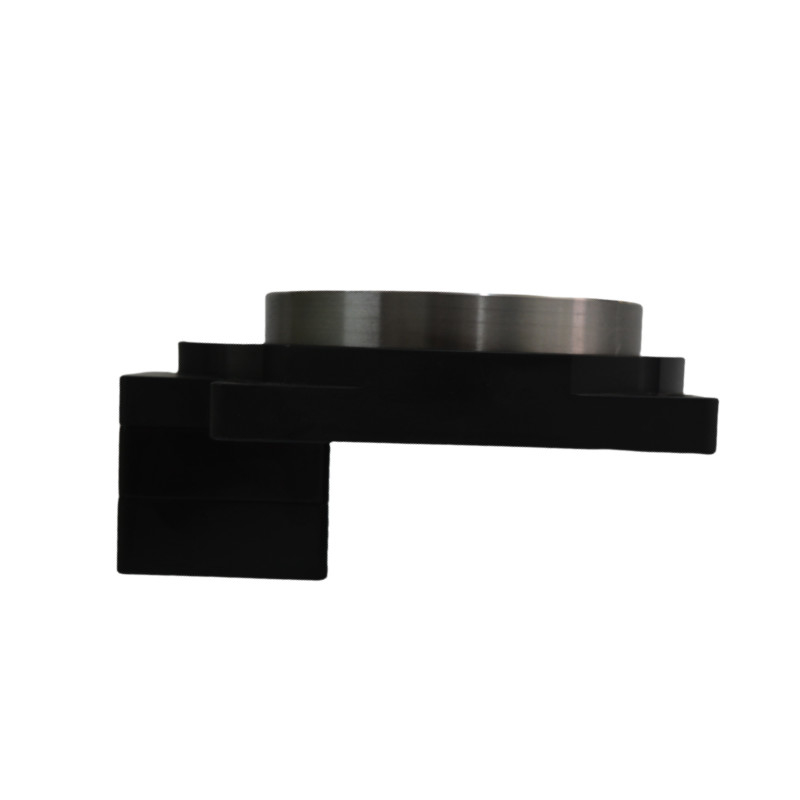

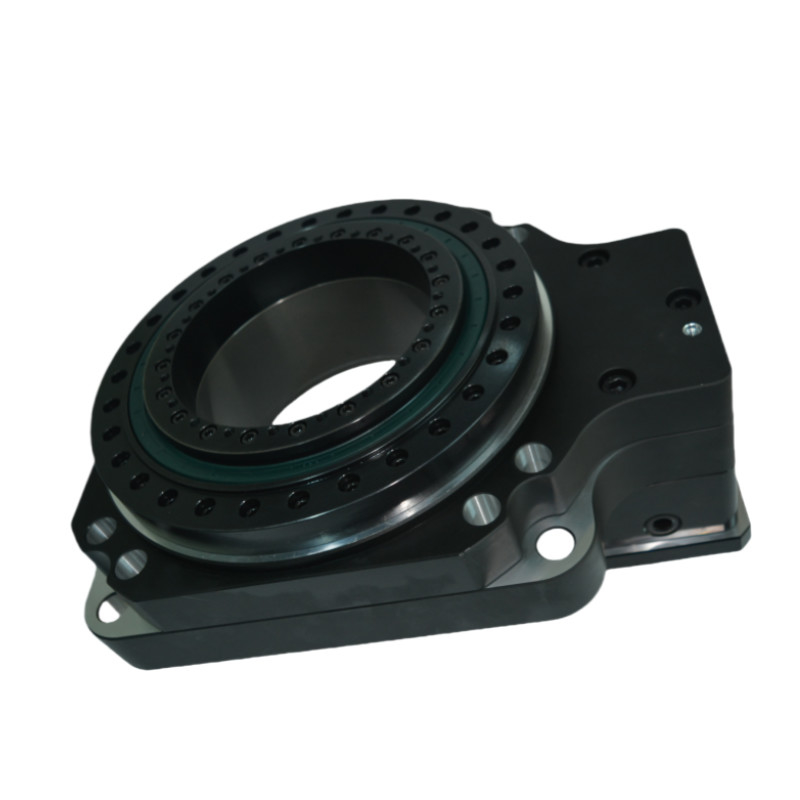

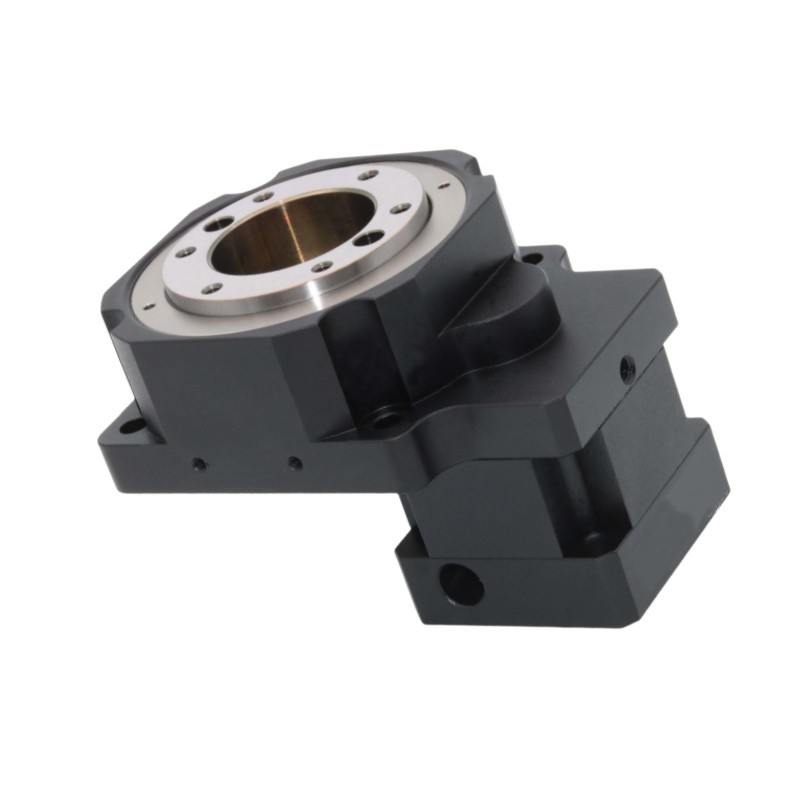

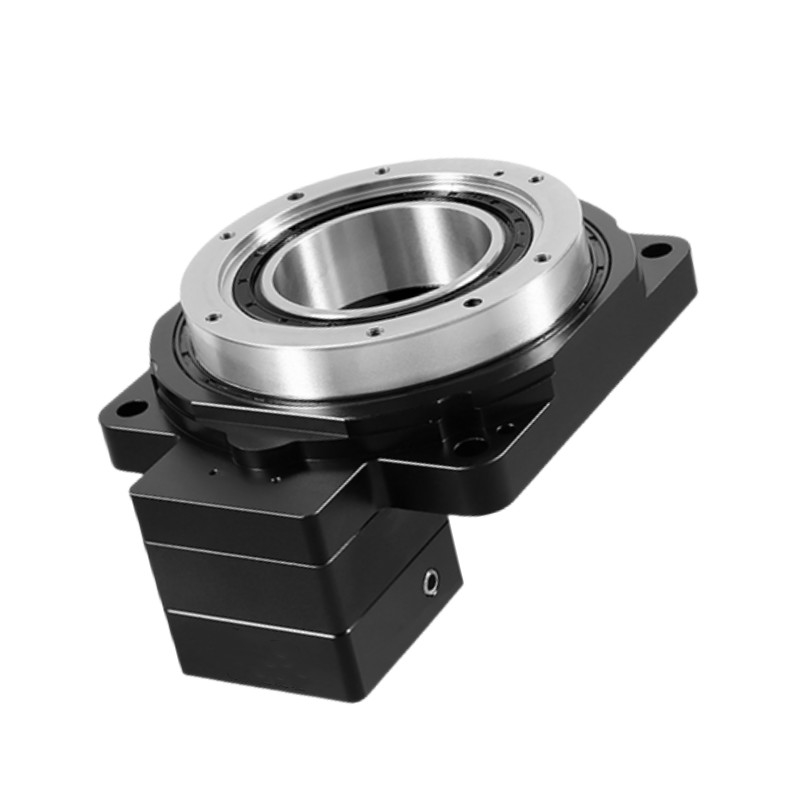

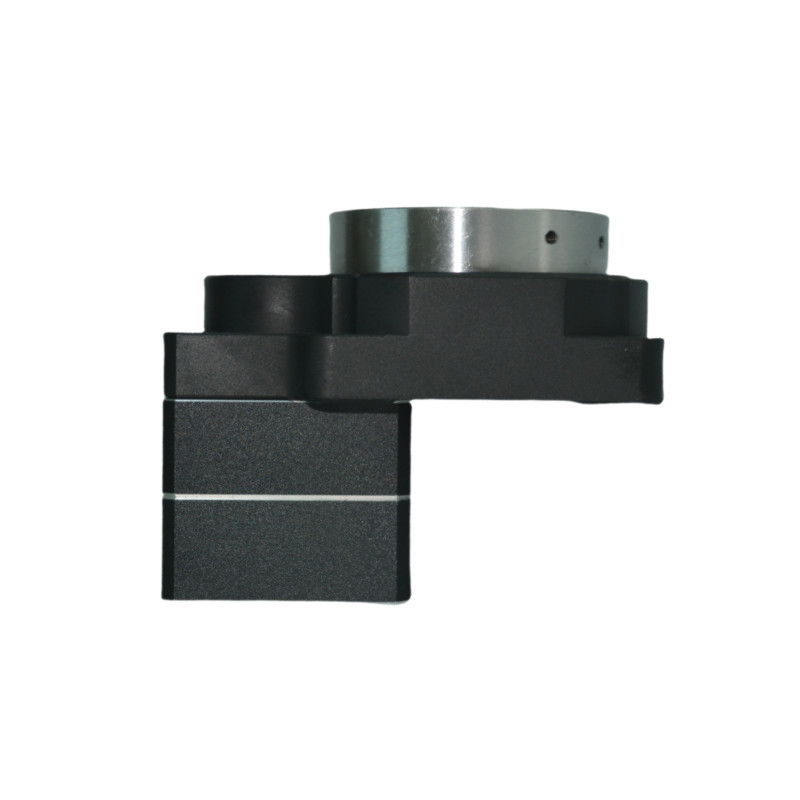

ภาพละเอียด
|
|
|
|
ภาพวาด
คําแนะนําการติดตั้งสําหรับโต๊ะหมุน hollow
การใช้งานของพื้นที่หมุน hollow
หุ่นยนต์:
ใช้ในแขนหุ่นยนต์และเครื่องปั่นสําหรับการตั้งตําแหน่งและการเคลื่อนไหวที่แม่นยําในการทํางานประกอบและการจัดการวัสดุ
ระบบอัตโนมัติ:
รวมเข้ากับสายการผลิตอัตโนมัติ สําหรับงานต่างๆ เช่น การแยก, การบรรจุ, และการทําพัลเลติซิ่ง ซึ่งการเคลื่อนไหวหมุนที่แม่นยําเป็นสิ่งจําเป็น
เครื่องแปรรูป CNC:
ใช้ในเครื่องจักร CNC สําหรับการหมุนของชิ้นงานที่แม่นยําระหว่างการบด, การเจาะและการหมุน
อุปกรณ์การแพทย์:
ใช้ในอุปกรณ์ทางการแพทย์ เช่น ระบบการถ่ายภาพ หุ่นยนต์ศัลยกรรม และอัตโนมัติห้องปฏิบัติการเพื่อการตั้งตําแหน่งและการเคลื่อนไหวที่แม่นยํา
การบินและอวกาศและการป้องกัน:
ใช้ในเครื่องจําลองการบิน ระบบราดาร์ และเครื่องบินไร้คนขับ เพื่อการตั้งทิศทางและการปรับความมั่นคงอย่างแม่นยํา
การโทรคมนาคม:
ใช้ในระบบตั้งตําแหน่งแอนเทนน์ เพื่อให้แน่ใจว่าการจัดสรรที่แม่นยําสําหรับการส่งสัญญาณที่ดีที่สุด
การทดสอบและการวัด:
ลงประกอบกับอุปกรณ์การทดสอบสําหรับตัวอย่างหรือส่วนประกอบที่หมุน เพื่อประเมินผลงานภายใต้สภาพต่าง ๆ
การ สนุกสนาน และ สื่อ:
ใช้ในกล้องถ่ายภาพและระบบแสง เพื่อการเคลื่อนไหวที่เรียบร้อยและควบคุมในการผลิตภาพยนตร์และงานสด
อุปกรณ์อุตสาหกรรม:
ใช้ในเครื่องขนส่งและระบบการแยกที่ต้องการการเคลื่อนไหวหมุนเพื่อการจัดการวัสดุที่มีประสิทธิภาพ
การวิจัยและการพัฒนา:
ใช้ในห้องปฏิบัติการและสถานศึกษาวิจัย สําหรับการจัดตั้งการทดลองที่ต้องการการปรับมุมที่แม่นยํา
