สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Giant Precision
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:
ซีรีย์ HRG
พลาตฟอร์มหมุนเปลือกเป็นอุปกรณ์กลไกที่ออกแบบมาเพื่อให้มีการเคลื่อนไหวหมุนที่แม่นยําในขณะที่อนุญาตให้มีสายเคเบิล ท่อ หรือองค์ประกอบอื่น ๆ ผ่านศูนย์กลางของมันการ ออกแบบ แบบ เฉพาะ นี้ มี ข้อ ประโยชน์ หลาย อย่าง, รวมถึงการปรับปรุงความหลากหลายและความสะดวกสบายในการใช้งานต่าง ๆ
การ ออกแบบ ที่ เปลือก:
การเปิดกลางทําให้สามารถนําสายไฟฟ้า สายเชือก หรือองค์ประกอบอื่นๆ ไปใช้งานได้ โดยลดความวุ่นวายและทําให้การตั้งตั้งในพื้นที่ที่แคบง่าย
การเคลื่อนไหวที่แม่นยํา:
ออกแบบให้มีความแม่นยําสูง แพลตฟอร์มสามารถบรรลุความอดทนในการตั้งตําแหน่งซ้ําน้อยกว่า 5 วินาทีโค้ง ทําให้มันเหมาะสําหรับการใช้งานที่ต้องการการเคลื่อนไหวที่แม่นยํา
การ สร้าง ที่ แข็งแรง:
มักถูกสนับสนุนด้วยหมุนม้วนข้ามที่มีคุณภาพสูง แพลตฟอร์มสามารถรับมือกับภาระและแรงที่สําคัญ โดยให้ความแข็งแรงและความมั่นคงอย่างพิเศษ
ความสอดคล้องแบบยืดหยุ่น:
ออกแบบมาเพื่อรองรับชนิดมอเตอร์ต่าง ๆ รวมถึงมอเตอร์เซอร์โวและสเตปเปอร์ ผ่านฟลานจ์และหม้อเข้าที่สามารถปรับแต่งได้
การใช้งาน:
ใช้กันทั่วไปในหุ่นยนต์, อัตโนมัติ, การแปรรูป CNC, อุปกรณ์การแพทย์, และหลายสาขาอื่น ๆ ที่ต้องการการเคลื่อนไหวหมุนที่น่าเชื่อถือและแม่นยํา
|
รุ่น | รายละเอียด | กว้างเปลือก | อัตราส่วน |
| (mm) | (mm) | |||
|
HRG170-10K HRG170-18K |
170 | 72 |
10 18 |
ปริมาตรการทํางาน
| HRG170-10/18K | ||||||
| การสนับสนุนแพลตฟอร์มผลิต | หัวหักม้วนข้าม | ความเร็วการออกที่อนุญาต | 200 รอบ / นาที | อัตโนมัติหมุน | 27619x10-6 กิโลกรัม | |
| การเคลื่อนไหว | 360° ((หมุนในมุมใด ๆ) | ความแม่นยําในการตั้งตําแหน่งซ้ําๆ | ± 15 วินาที | ความแม่นยําในการตั้งตําแหน่ง | ≤ 30 วินาทีโค้ง | |
| เครื่องยนต์ที่ตรงกัน ((ขนาด) | Φ19-Φ70-Φ90-M6 | หนุนแกนที่อนุญาต | 3000N | การหล่อลื่น | ไขมันสังเคราะห์ | |
| อัตราการลด | 10 | 18 | หนุนระยะทางที่อนุญาต | 2000N | อุณหภูมิการทํางาน | อุณหภูมิ 10°C ~ 90°C |
| ทอร์คการออกกําลังปริมาณ | 55NM | 45NM | การขนานของแพลตฟอร์มผลิต | 00.02 มิลลิเมตร | ชีวิต ใน งาน | 20000 ชั่วโมง |
| ทอร์คความเร่งขัดสูงสุด | 99NM | 81NM | การระบายน้ําของพื้นผิวแพลตฟอร์มออก | 0.01 มิลลิเมตร | ระดับการผลิต | IP65 |
| ทอร์คหยุดฉุกเฉิน | 165NM | 135NM | การออกของ Output Platform Excircle | 0.01 มิลลิเมตร | ระดับเสียง | ≤ 65dB |

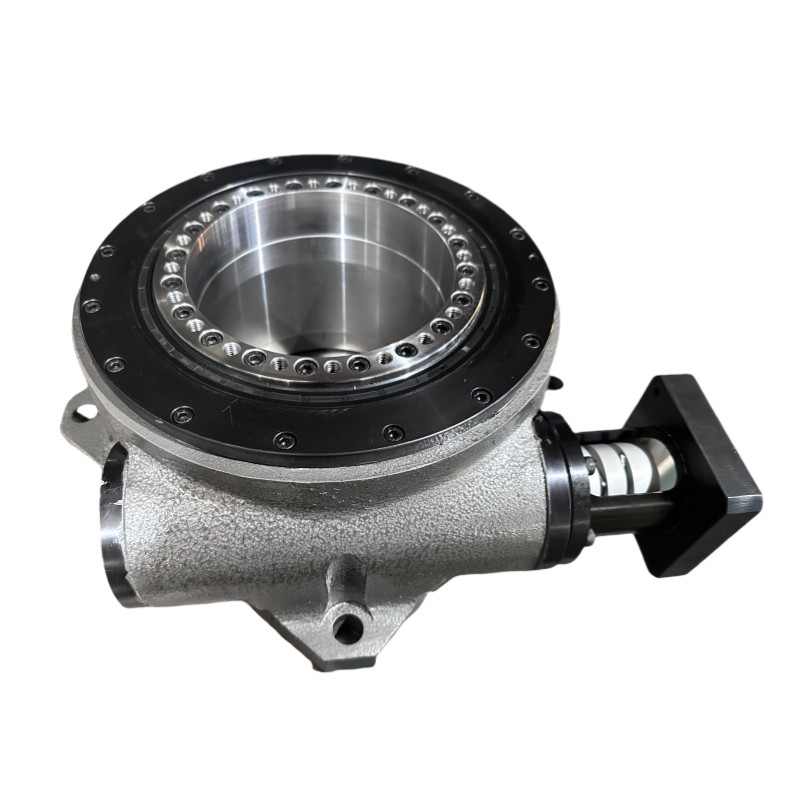

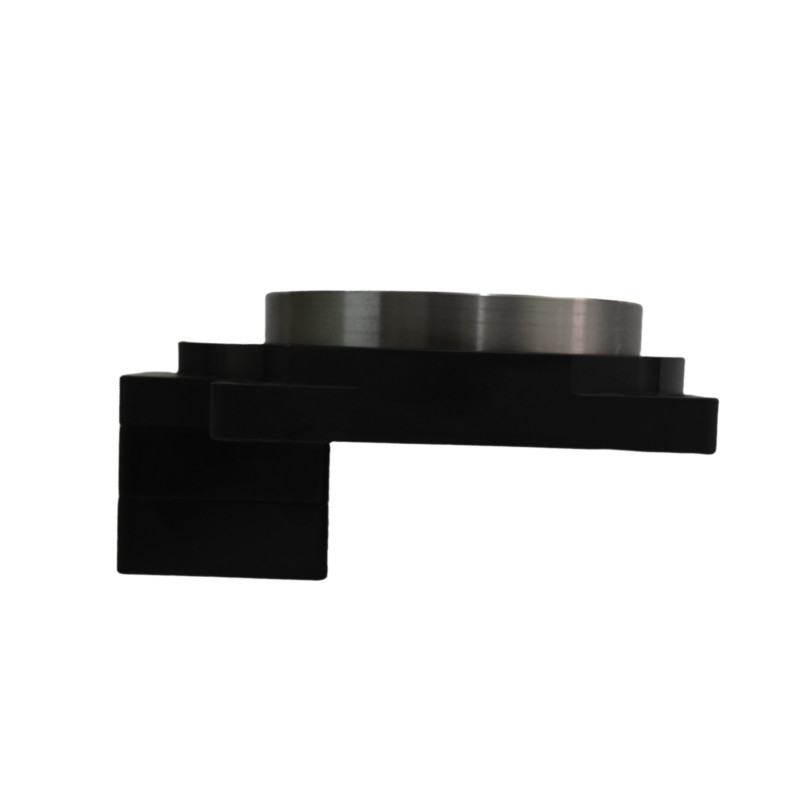

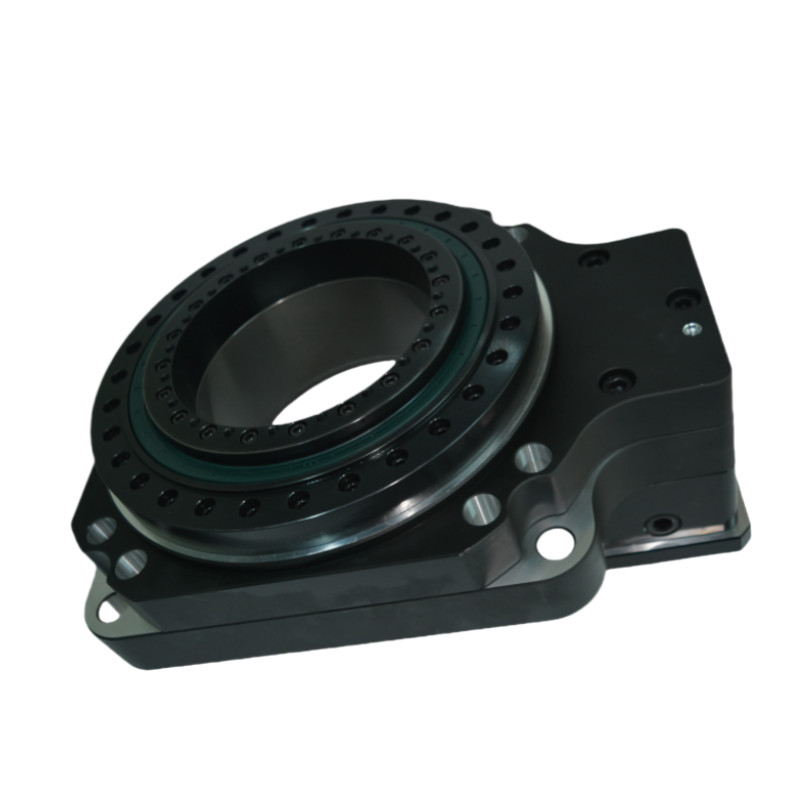

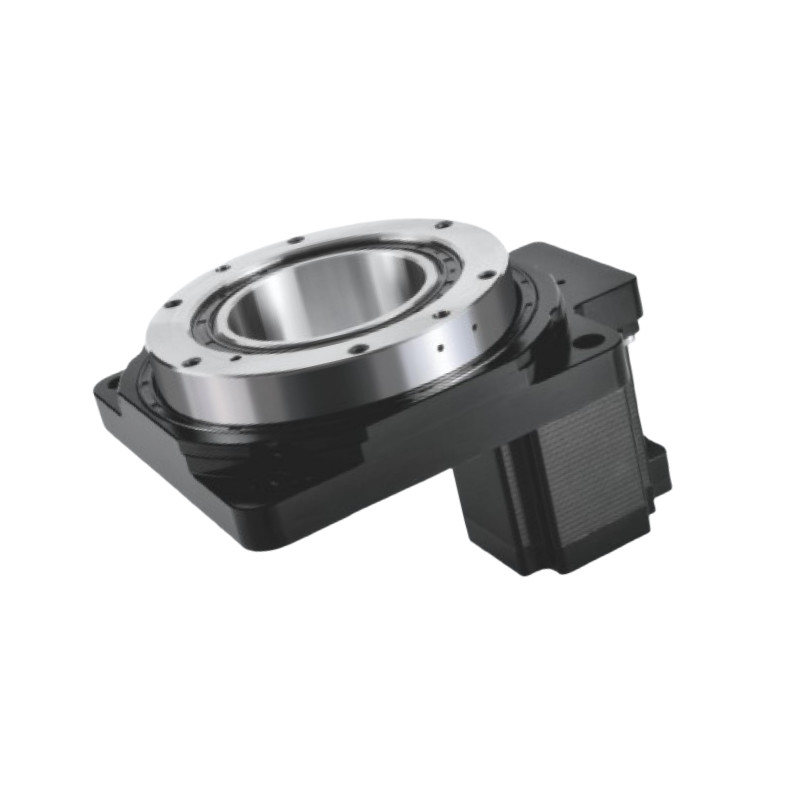

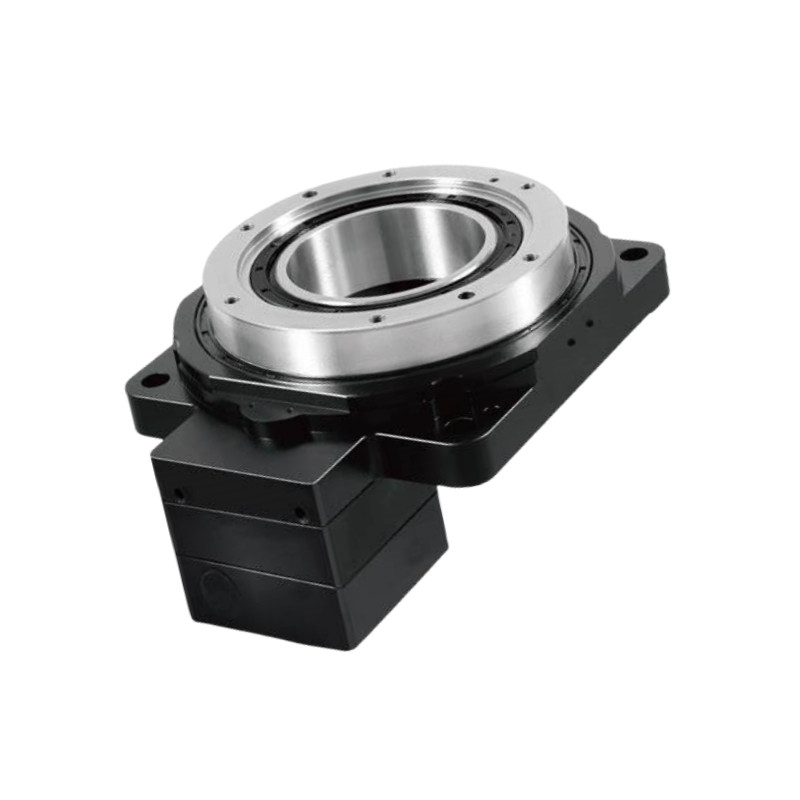

ภาพละเอียด
|
|
|
|
ภาพวาด
คําแนะนําการติดตั้งสําหรับโต๊ะหมุน hollow
การใช้งานของพื้นที่หมุน hollow
หุ่นยนต์:
ใช้ในแขนหุ่นยนต์และเครื่องปั่นสําหรับการตั้งตําแหน่งและการเคลื่อนไหวที่แม่นยําในการทํางานประกอบและการจัดการวัสดุ
ระบบอัตโนมัติ:
รวมเข้ากับสายการผลิตอัตโนมัติ สําหรับงานต่างๆ เช่น การแยก, การบรรจุ, และการทําพัลเลติซิ่ง ซึ่งการเคลื่อนไหวหมุนที่แม่นยําเป็นสิ่งจําเป็น
เครื่องแปรรูป CNC:
ใช้ในเครื่องจักร CNC สําหรับการหมุนของชิ้นงานที่แม่นยําระหว่างการบด, การเจาะและการหมุน
อุปกรณ์การแพทย์:
ใช้ในอุปกรณ์ทางการแพทย์ เช่น ระบบการถ่ายภาพ หุ่นยนต์ศัลยกรรม และอัตโนมัติห้องปฏิบัติการเพื่อการตั้งตําแหน่งและการเคลื่อนไหวที่แม่นยํา
การบินและอวกาศและการป้องกัน:
ใช้ในเครื่องจําลองการบิน ระบบราดาร์ และเครื่องบินไร้คนขับ เพื่อการตั้งทิศทางและการปรับความมั่นคงอย่างแม่นยํา
การโทรคมนาคม:
ใช้ในระบบตั้งตําแหน่งแอนเทนน์ เพื่อให้แน่ใจว่าการจัดสรรที่แม่นยําสําหรับการส่งสัญญาณที่ดีที่สุด
การทดสอบและการวัด:
ลงประกอบกับอุปกรณ์การทดสอบสําหรับตัวอย่างหรือส่วนประกอบที่หมุน เพื่อประเมินผลงานภายใต้สภาพต่าง ๆ
การ สนุกสนาน และ สื่อ:
ใช้ในกล้องถ่ายภาพและระบบแสง เพื่อการเคลื่อนไหวที่เรียบร้อยและควบคุมในการผลิตภาพยนตร์และงานสด
อุปกรณ์อุตสาหกรรม:
ใช้ในเครื่องขนส่งและระบบการแยกที่ต้องการการเคลื่อนไหวหมุนเพื่อการจัดการวัสดุที่มีประสิทธิภาพ
การวิจัยและการพัฒนา:
ใช้ในห้องปฏิบัติการและสถานศึกษาวิจัย สําหรับการจัดตั้งการทดลองที่ต้องการการปรับมุมที่แม่นยํา
