สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Giant Precision
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:
ซีรีย์ HRG

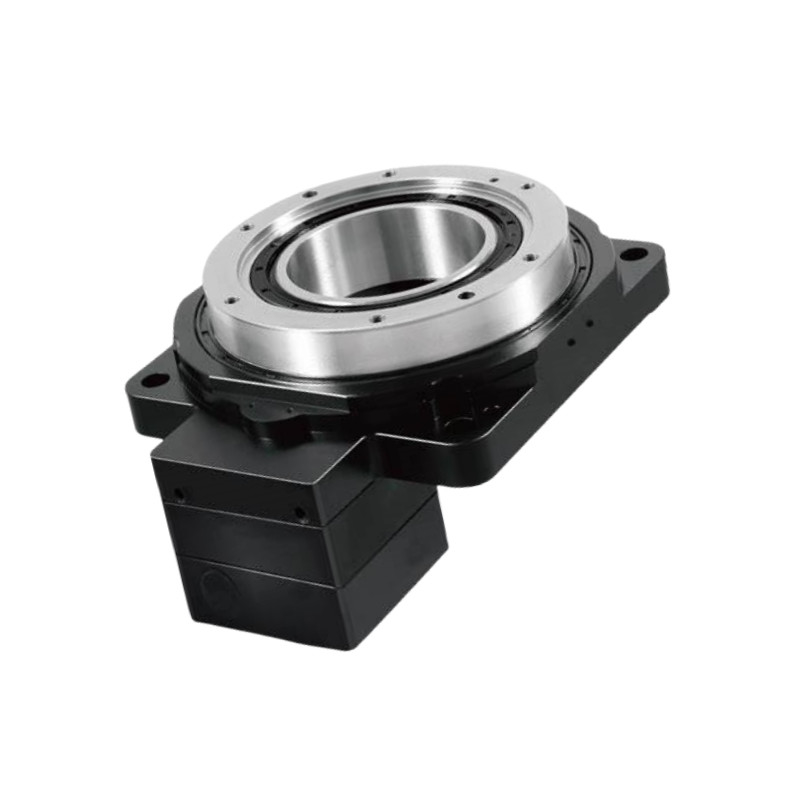

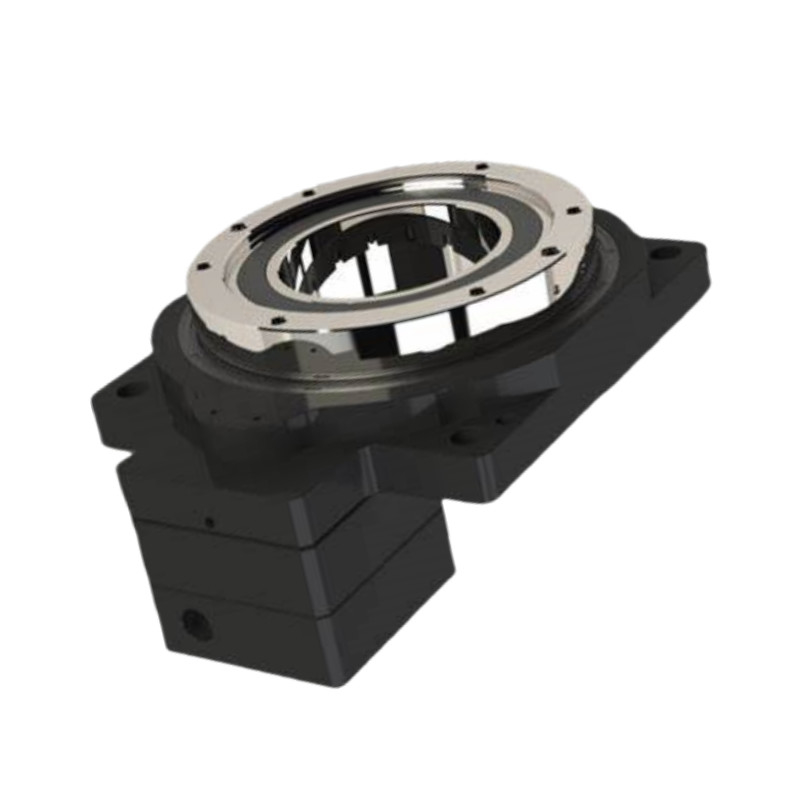

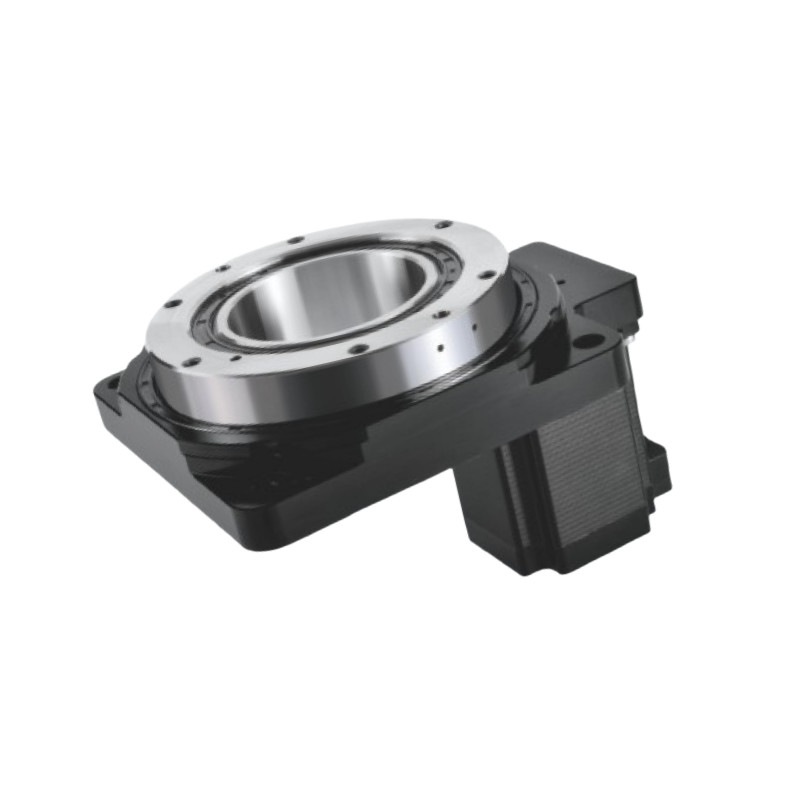

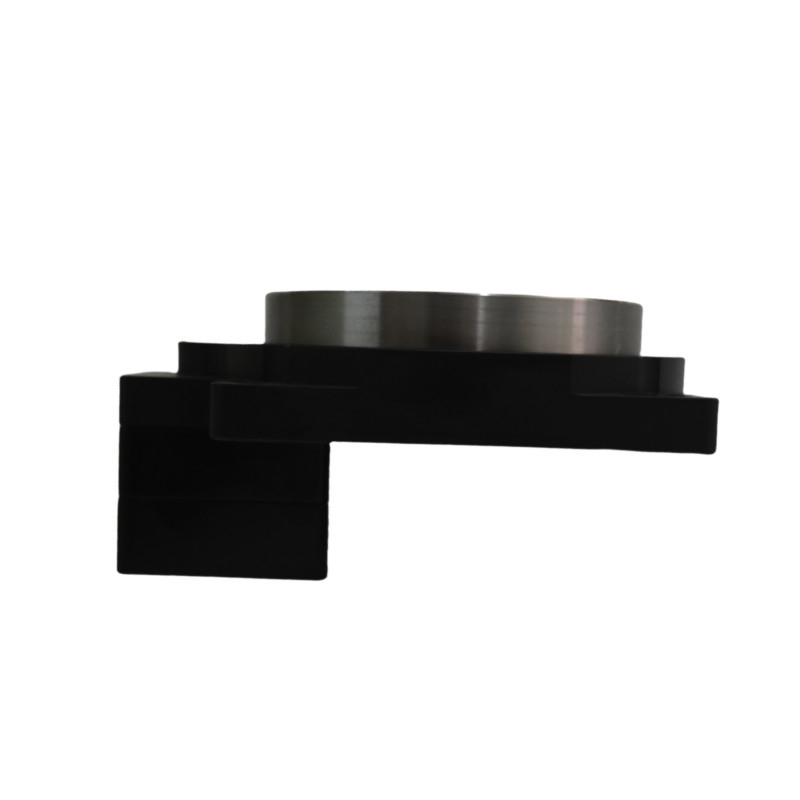

พลาตฟอร์มหมุนเปลือกเป็นอุปกรณ์กลไกที่ออกแบบมาเพื่อให้มีการเคลื่อนไหวหมุนที่แม่นยําในขณะที่อนุญาตให้มีสายเคเบิล ท่อ หรือองค์ประกอบอื่น ๆ ผ่านศูนย์กลางของมันการ ออกแบบ แบบ เฉพาะ นี้ มี ข้อ ประโยชน์ หลาย อย่าง, รวมถึงการปรับปรุงความหลากหลายและความสะดวกสบายในการใช้งานต่าง ๆ
กรอบฐาน:
หน่วยสนับสนุนพื้นฐาน ที่รองรับส่วนประกอบอื่นๆ ให้ความมั่นคงและความแข็งแกร่งกับองค์ประกอบทั้งหมด
ดิสก์หมุน:
พลาตฟอร์มหลักที่หมุนรอบแกนกลาง มันคือที่ชิ้นงานถูกติดตั้ง และมักถูกออกแบบให้มีความแม่นยําสูง
เซ็นเตอร์โฮลล์:
ช่องกลางที่ให้ช่องผ่านสายไฟฟ้า ท่อ หรือส่วนประกอบอื่นๆ ทําให้การติดตั้งสะอาดและการนําทางง่ายขึ้น
หมุนยางม้วนข้าม:
หมอนําแม่นยําที่สนับสนุนแผ่นหมุน การปรับแต่งของพวกมันทําให้มีความสามารถในการแบกภาระและความเหนียวแน่นสูง, รับรองการหมุนที่เรียบร้อย
กลไกขับเคลื่อน:
ซึ่งรวมถึงมอเตอร์ (มักจะเป็นมอเตอร์เซอร์โวหรือ stepper) และเกียร์ที่เกี่ยวข้อง (เช่นเกียร์สลิป) ที่ให้แรงหมุนที่จําเป็นและควบคุมในการหมุน
อุปกรณ์การปลดปล่อยที่ปรับได้:
ระบบที่ทําให้การปรับระยะระหว่างเกียร์ได้ดี เพื่อลดการตอบโต้และเพิ่มความแม่นยําในการตั้งตําแหน่ง
อุปกรณ์ประกอบ:
ส่วนประกอบที่เชื่อมต่อมอเตอร์กับแพลตฟอร์ม อินเตอร์เฟซที่สามารถปรับแต่งได้ ทําให้สามารถเข้ากันได้กับมาร์คและประเภทมอเตอร์ต่างๆ
อินเตอร์เฟซควบคุม:
ส่วนประกอบอิเล็กทรอนิกส์หรือระบบที่บริหารการทํางานของมอเตอร์ ให้การควบคุมความเร็วหมุนทิศทาง และตําแหน่ง
จุดติดตั้ง:
สถานที่บนแพลตฟอร์มสําหรับการติดตั้งชิ้นงานหรืออุปกรณ์ติดตั้ง เพื่อให้มั่นคงระหว่างการทํางาน
ปริมาตรการทํางาน
| HRG200-10K | ||||||
| การสนับสนุนแพลตฟอร์มผลิต | หัวหักม้วนข้าม | ความเร็วการออกที่อนุญาต | 200 รอบ / นาที | อัตโนมัติหมุน | 27169x10-6 กิโลกรัม | |
| การเคลื่อนไหว | 360° ((หมุนในมุมใด ๆ) | ความแม่นยําในการตั้งตําแหน่งซ้ําๆ | ± 15 วินาที | ความแม่นยําในการตั้งตําแหน่ง | ≤ 30 วินาทีโค้ง | |
| เครื่องยนต์ที่ตรงกัน ((ขนาด) | Φ19-Φ70-Φ90-M6 | หนุนแกนที่อนุญาต | 4000N | การหล่อลื่น | ไขมันสังเคราะห์ | |
| อัตราการลด | 10 | หนุนระยะทางที่อนุญาต | 2500N | อุณหภูมิการทํางาน | -10°C~90°C | |
| ทอร์คการออกกําลังปริมาณ | 112NM | การขนานของแพลตฟอร์มผลิต | 00.02 มิลลิเมตร | ชีวิต ใน งาน | 20000 ชั่วโมง | |
| ทอร์คความเร่งขัดสูงสุด | 201.6NM | การระบายน้ําของพื้นผิวแพลตฟอร์มออก | 0.01 มิลลิเมตร | ระดับการผลิต | IP65 | |
| ทอร์คหยุดฉุกเฉิน | 336NM | การออกของ Output Platform Excircle | 0.01 มิลลิเมตร | ระดับเสียง | ≤ 65dB | |
| HRG200-18K | ||||||
| การสนับสนุนแพลตฟอร์มผลิต | หัวหักม้วนข้าม | ความเร็วการออกที่อนุญาต | 200 รอบ / นาที | อัตโนมัติหมุน | 27169x10-6 กิโลกรัม | |
| การเคลื่อนไหว | 360° ((หมุนในมุมใด ๆ) | ความแม่นยําในการตั้งตําแหน่งซ้ําๆ | ± 15 วินาที | ความแม่นยําในการตั้งตําแหน่ง | ≤ 30 วินาทีโค้ง | |
| เครื่องยนต์ที่ตรงกัน ((ขนาด) | Φ19-Φ70-Φ90-M6 | หนุนแกนที่อนุญาต | 4000N | การหล่อลื่น | ไขมันสังเคราะห์ | |
| อัตราการลด | 18 | หนุนระยะทางที่อนุญาต | 2500N | อุณหภูมิการทํางาน | -10°C~90°C | |
| ทอร์คการออกกําลังปริมาณ | 85NM | การขนานของแพลตฟอร์มผลิต | 00.02 มิลลิเมตร | ชีวิต ใน งาน | 20000 ชั่วโมง | |
| ทอร์คความเร่งขัดสูงสุด | 153NM | การระบายน้ําของพื้นผิวแพลตฟอร์มออก | 0.01 มิลลิเมตร | ระดับการผลิต | IP65 | |
| ทอร์คหยุดฉุกเฉิน | 680NM | การออกของ Output Platform Excircle | 0.01 มิลลิเมตร | ระดับเสียง | ≤ 65dB | |
ภาพวาด
คําแนะนําการติดตั้งสําหรับโต๊ะหมุน hollow
การใช้งานของพื้นที่หมุน hollow
หุ่นยนต์:
ใช้ในแขนหุ่นยนต์และเครื่องปั่นสําหรับการตั้งตําแหน่งและการเคลื่อนไหวที่แม่นยําในการทํางานประกอบและการจัดการวัสดุ
ระบบอัตโนมัติ:
รวมเข้ากับสายการผลิตอัตโนมัติ สําหรับงานต่างๆ เช่น การแยก, การบรรจุ, และการทําพัลเลติซิ่ง ซึ่งการเคลื่อนไหวหมุนที่แม่นยําเป็นสิ่งจําเป็น
เครื่องแปรรูป CNC:
ใช้ในเครื่องจักร CNC สําหรับการหมุนของชิ้นงานที่แม่นยําระหว่างการบด, การเจาะและการหมุน
อุปกรณ์การแพทย์:
ใช้ในอุปกรณ์ทางการแพทย์ เช่น ระบบการถ่ายภาพ หุ่นยนต์ศัลยกรรม และอัตโนมัติห้องปฏิบัติการเพื่อการตั้งตําแหน่งและการเคลื่อนไหวที่แม่นยํา
การบินและอวกาศและการป้องกัน:
ใช้ในเครื่องจําลองการบิน ระบบราดาร์ และเครื่องบินไร้คนขับ เพื่อการตั้งทิศทางและการปรับความมั่นคงอย่างแม่นยํา
การโทรคมนาคม:
ใช้ในระบบตั้งตําแหน่งแอนเทนน์ เพื่อให้แน่ใจว่าการจัดสรรที่แม่นยําสําหรับการส่งสัญญาณที่ดีที่สุด
การทดสอบและการวัด:
ลงประกอบกับอุปกรณ์การทดสอบสําหรับตัวอย่างหรือส่วนประกอบที่หมุน เพื่อประเมินผลงานภายใต้สภาพต่าง ๆ
การ สนุกสนาน และ สื่อ:
ใช้ในกล้องถ่ายภาพและระบบแสง เพื่อการเคลื่อนไหวที่เรียบร้อยและควบคุมในการผลิตภาพยนตร์และงานสด
อุปกรณ์อุตสาหกรรม:
ใช้ในเครื่องขนส่งและระบบการแยกที่ต้องการการเคลื่อนไหวหมุนเพื่อการจัดการวัสดุที่มีประสิทธิภาพ
การวิจัยและการพัฒนา:
ใช้ในห้องปฏิบัติการและสถานศึกษาวิจัย สําหรับการจัดตั้งการทดลองที่ต้องการการปรับมุมที่แม่นยํา
