สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Giant Precision
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:
เครื่องจักรบูรณาการแบบดาวเคราะห์กลวงซีรีส์ HRG

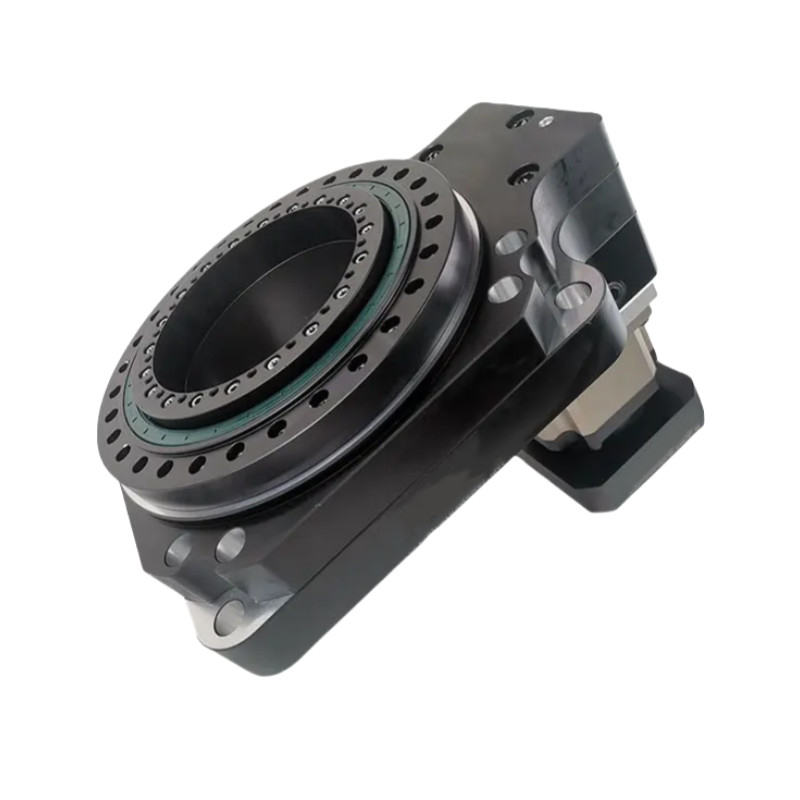

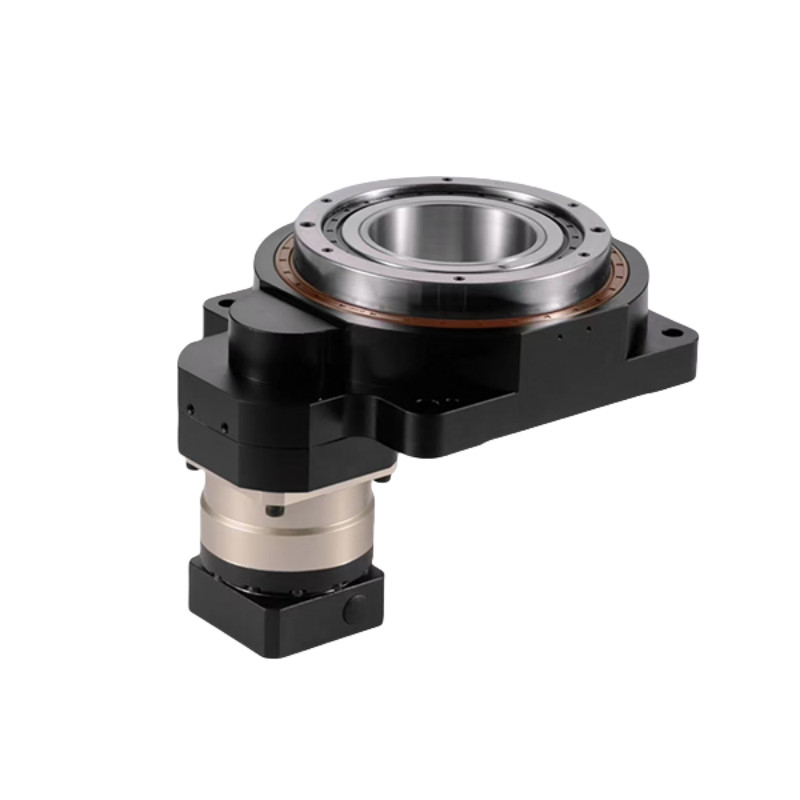

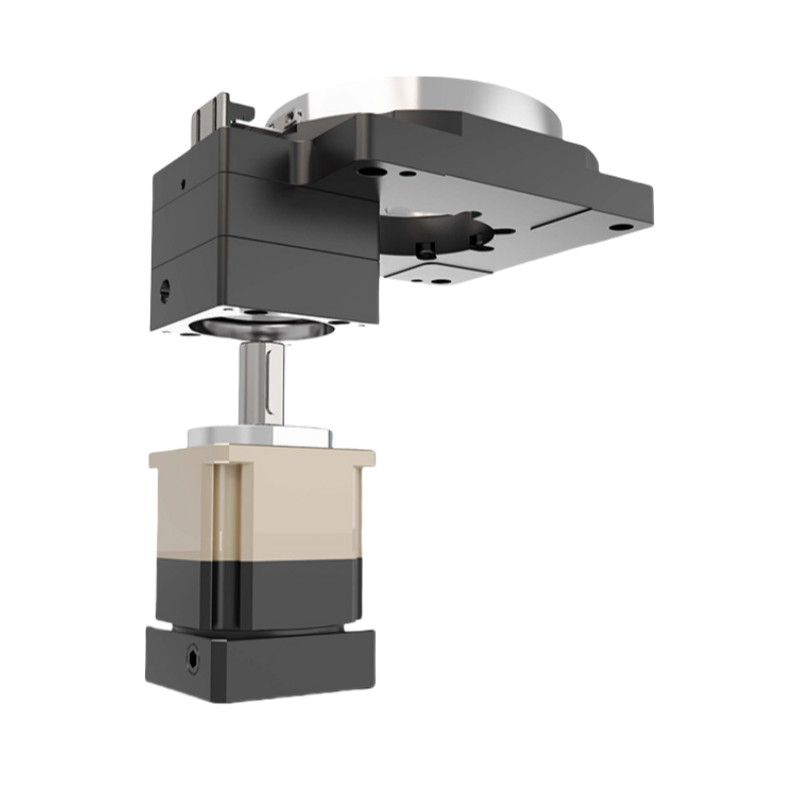

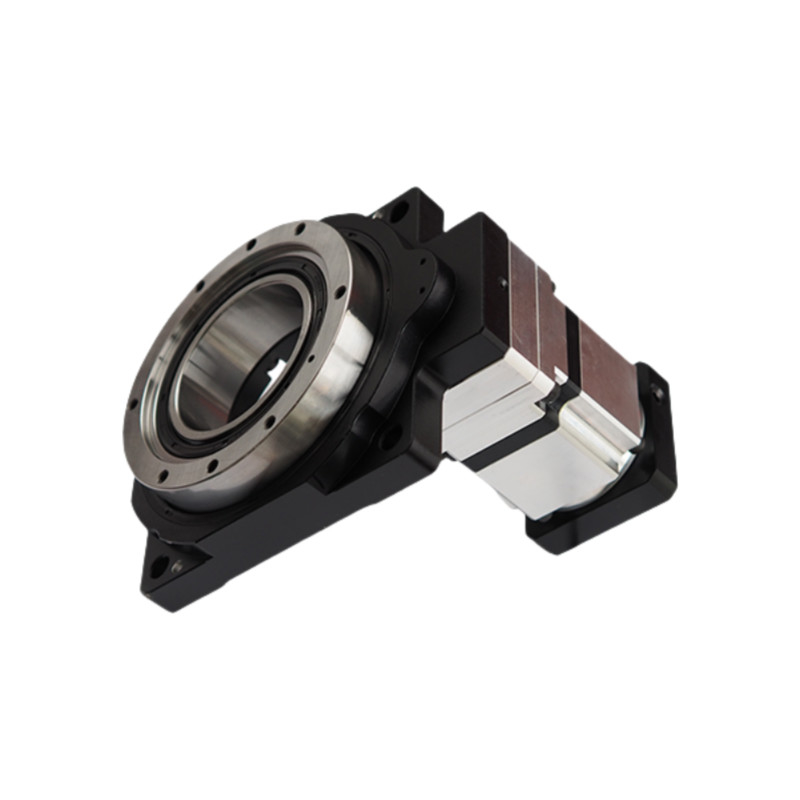

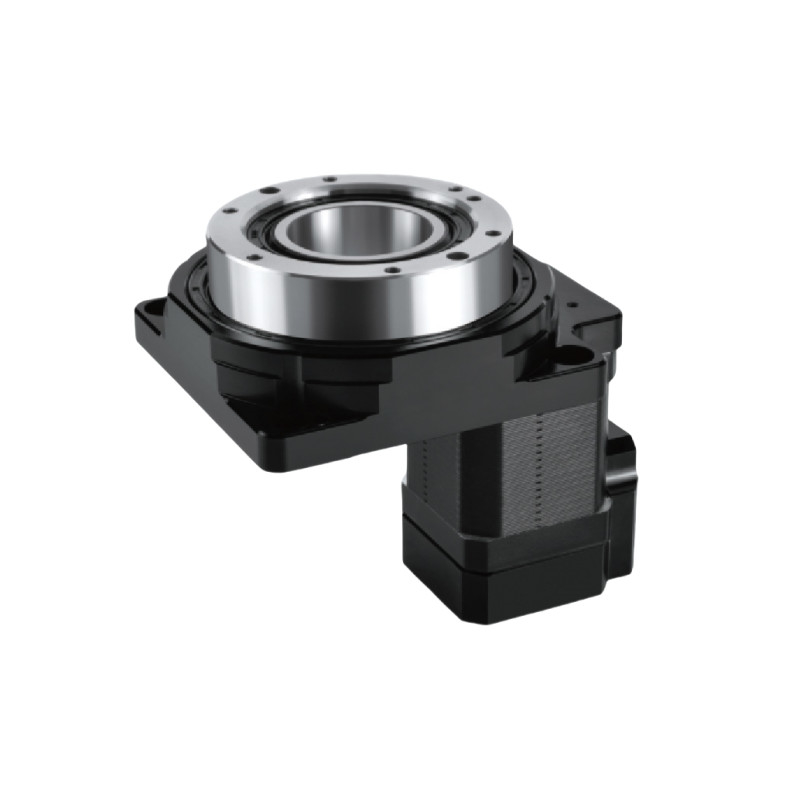

พลาตฟอร์มหมุนโฮลล์ที่มีกล่องเกียร์ดาวเคราะห์ เป็นระบบเครื่องกลที่รวมโครงสร้างหมุนโฮลล์กับกล่องเกียร์ดาวเคราะห์เพื่อการเคลื่อนไหวที่แม่นยําการออกแบบ hollow ทําให้สามารถนําสายไฟฟ้าหรือของเหลวไปทางง่าย, ขณะที่กล่องเกียร์ดาวเคราะห์ให้หมุนแรงสูงและลดการตอบโต้, ทําให้การเคลื่อนไหวหมุนเรียบร้อยและแม่นยํา.และระบบอัตโนมัติ.
ส่วนประกอบสําคัญ
ฐาน: พลาตฟอร์มที่แข็งแกร่ง ที่รองรับการประกอบทั้งหมด
ระบบหมุน: ส่วนที่ถือชิ้นงานและสามารถหมุนรอบแกนแนวตั้งหรือแนวราบ
กลไกขับเคลื่อน: รวมถึงมอเตอร์ (เซอร์โวหรือสเตปเปอร์) เกียร์และเข็มขัดที่ให้การหมุนและตําแหน่ง
ระบบการระบุ: ทําให้สามารถตั้งตําแหน่งได้อย่างแม่นยํา โดยมักจะใช้สตางค์หรือสตางค์เพื่อล็อคโต๊ะไว้ในตําแหน่งในมุมเฉพาะเจาะจง
ระบบควบคุม: อิเล็กทรอนิกส์ที่บริหารการเคลื่อนไหว รวมถึงตัวควบคุม เซ็นเซอร์ และอินเตอร์เฟซผู้ใช้เพื่อการเขียนโปรแกรม
หัวหัก: อนุญาตให้โต๊ะหมุนได้เรียบร้อยโดยการลดการขัดขืนให้น้อยที่สุด
ลักษณะการติดตั้ง: สล็อตหรือหลุมสําหรับการติดตั้งเครื่องติดตั้งหรือเครื่องมือ เพื่อให้แน่ใจว่าชิ้นงานถูกจับไว้อย่างมั่นคง
พลังงาน: ให้พลังงานที่จําเป็นสําหรับกลไกการขับเคลื่อนและการควบคุม
ความแม่นยําสูง:
ประสบความแม่นยําในการตั้งตําแหน่งซ้ําน้อยกว่า 5 วินาทีโค้ง, รับประกันผลงานที่น่าเชื่อถือในการใช้งานที่ต้องการ
ความแข็งแรงสูง:
ด้วยการสนับสนุนโดยหลอดม้วนที่ตัดกันอย่างแม่นยํา พลาตฟอร์มสามารถทนต่อแรง radial, axial และแรงพลิกที่สําคัญ โดยให้ความแข็งแรงมากกว่า 10 เท่าของหลอดแบบดั้งเดิม
ความเหมาะสมของเครื่องยนต์แบบยืดหยุ่น:
สามารถตั้งค่าได้ง่ายเพื่อรองรับเครื่องยนต์หลายยี่ห้อและชนิด รวมถึงเครื่องยนต์เซอร์โวและสเตปเปอร์ ผ่านฟลานจ์และหม้อเข้าที่สามารถปรับแต่งได้
|
รุ่น | รุ่น | รุ่น | อัตราส่วน |
| โต๊ะหมุนรู | เครื่องลดดาว | |||
|
HRG200A |
HRG200 | HA090 |
3, 5, 7, 10 |
ปริมาตรการทํางาน
| HRG200A | ||||||||
| การสนับสนุนแพลตฟอร์มผลิต | หัวหักม้วนข้าม | ความเร็วการออกที่อนุญาต | 200 รอบ / นาที | อัตโนมัติหมุน | 27619x10-6 กิโลกรัม | |||
| การเคลื่อนไหว | 360° ((หมุนในมุมใด ๆ) | ความแม่นยําในการตั้งตําแหน่งซ้ําๆ | ± 15 วินาที | ความแม่นยําในการตั้งตําแหน่ง | ≤ 30 วินาทีโค้ง | |||
| เครื่องยนต์ที่ตรงกัน ((ขนาด) | 750-1KW เซอร์วามอเตอร์ Φ14-Φ50-Φ70-M4 |
หนุนแกนที่อนุญาต | 4000N | การหล่อลื่น | ไขมันสังเคราะห์ | |||
| อัตราการลด | 30 | 50 | 70 | 100 | หนุนระยะทางที่อนุญาต | 2500N | อุณหภูมิการทํางาน | -10°C~90°C |
| ทอร์คการออกกําลังปริมาณ | 112NM | การขนานของแพลตฟอร์มผลิต | 00.02 มิลลิเมตร | ชีวิต ใน งาน | 20000 ชั่วโมง | |||
| ทอร์คความเร่งขัดสูงสุด | 201.6NM | การระบายน้ําของพื้นผิวแพลตฟอร์มออก | 0.01 มิลลิเมตร | ระดับการผลิต | IP65 | |||
| ทอร์คหยุดฉุกเฉิน | 336NM | การออกของ Output Platform Excircle | 0.01 มิลลิเมตร | ระดับเสียง | ≤ 65dB | |||
ภาพละเอียด
|
|
|
|
ภาพวาด
การใช้งานของพื้นที่หมุน hollow
หุ่นยนต์
ใช้ในแขนหุ่นยนต์และเครื่องปั่นสําหรับการตั้งตําแหน่งและการเคลื่อนไหวที่แม่นยําในการทํางานประกอบและการจัดการวัสดุ
ระบบอัตโนมัติ
รวมเข้ากับสายการผลิตอัตโนมัติ สําหรับงานต่างๆ เช่น การแยก, การบรรจุ, และการทําพัลเลติซิ่ง ซึ่งการเคลื่อนไหวหมุนที่แม่นยําเป็นสิ่งจําเป็น
เครื่องแปรรูป CNC
ใช้ในเครื่องจักร CNC สําหรับการหมุนของชิ้นงานที่แม่นยําระหว่างการบด, การเจาะและการหมุน
อุปกรณ์การแพทย์
ใช้ในอุปกรณ์ทางการแพทย์ เช่น ระบบการถ่ายภาพ หุ่นยนต์ศัลยกรรม และอัตโนมัติห้องปฏิบัติการเพื่อการตั้งตําแหน่งและการเคลื่อนไหวที่แม่นยํา
การบินและอวกาศและการป้องกัน
ใช้ในเครื่องจําลองการบิน ระบบราดาร์ และเครื่องบินไร้คนขับ เพื่อการตั้งทิศทางและการปรับความมั่นคงอย่างแม่นยํา
การโทรคมนาคม
ใช้ในระบบตั้งตําแหน่งแอนเทนน์ เพื่อให้แน่ใจว่าการจัดสรรที่แม่นยําสําหรับการส่งสัญญาณที่ดีที่สุด
การบรรจุและการขนส่ง
