สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Giant Precision
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:
เครื่องจักรบูรณาการแบบดาวเคราะห์กลวงซีรีส์ HRG

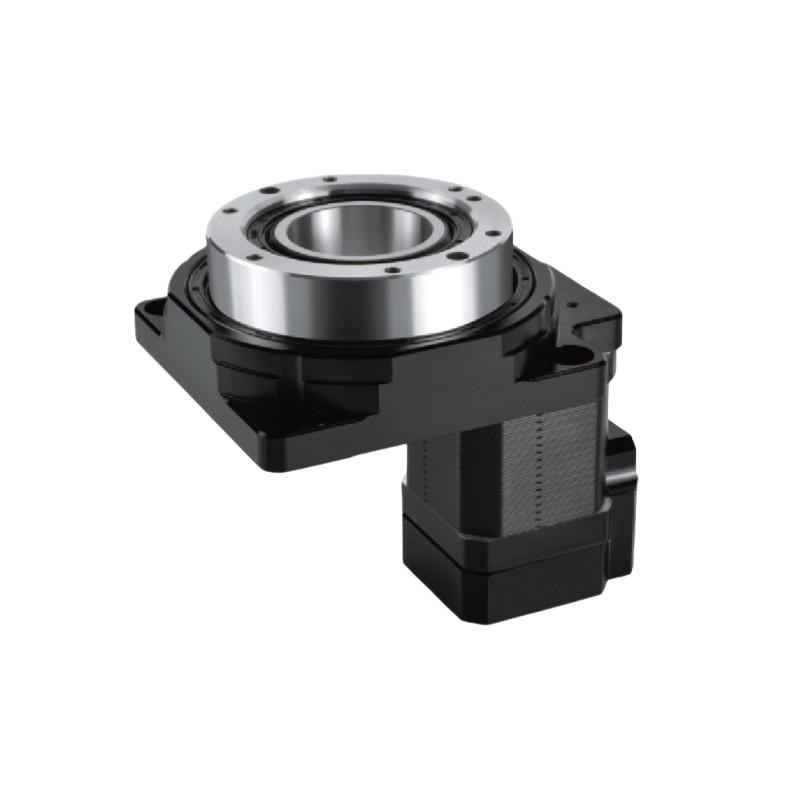

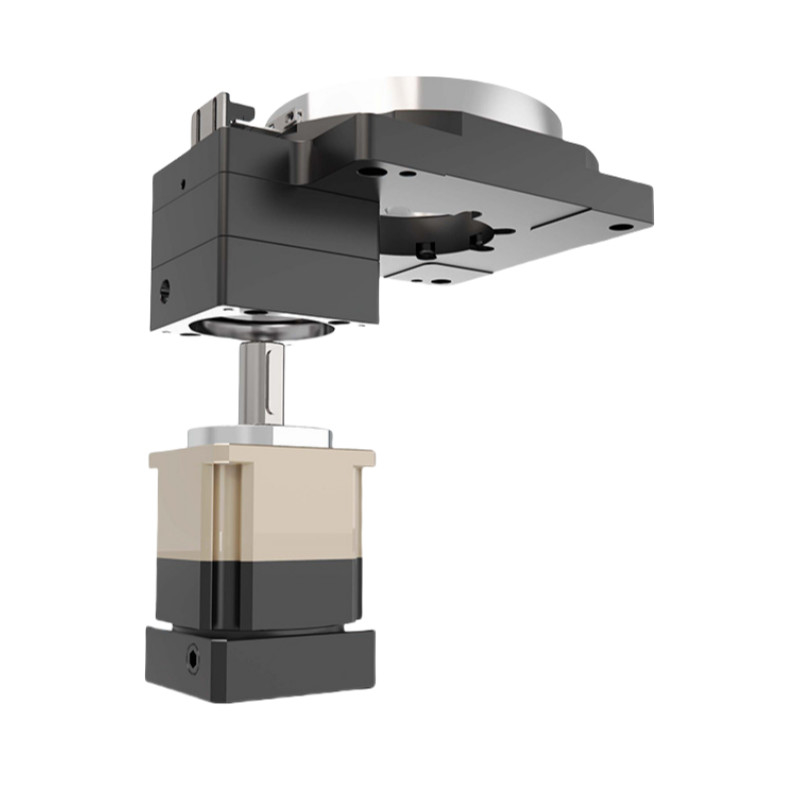

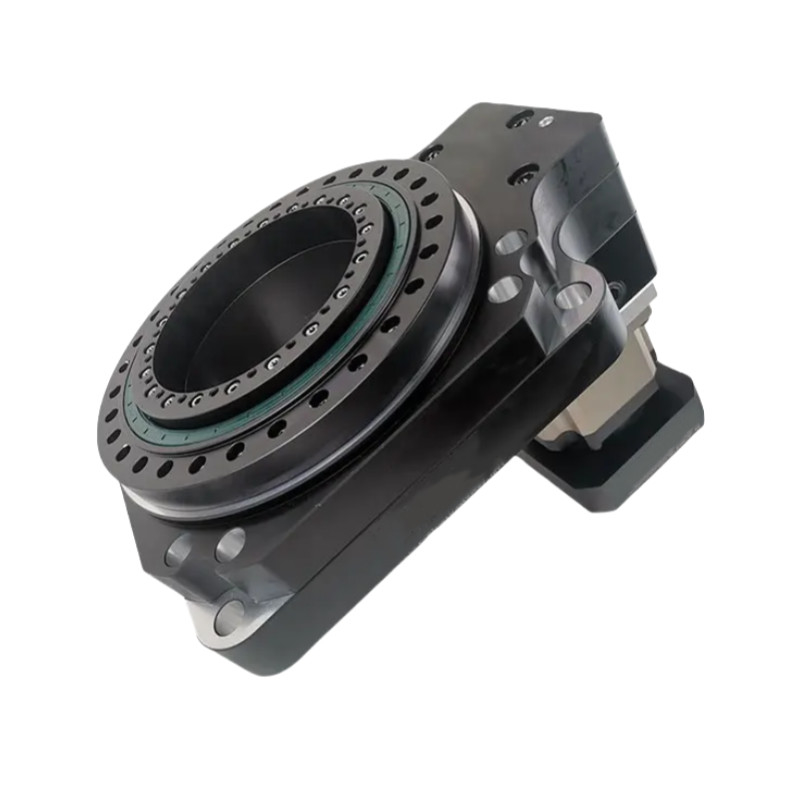

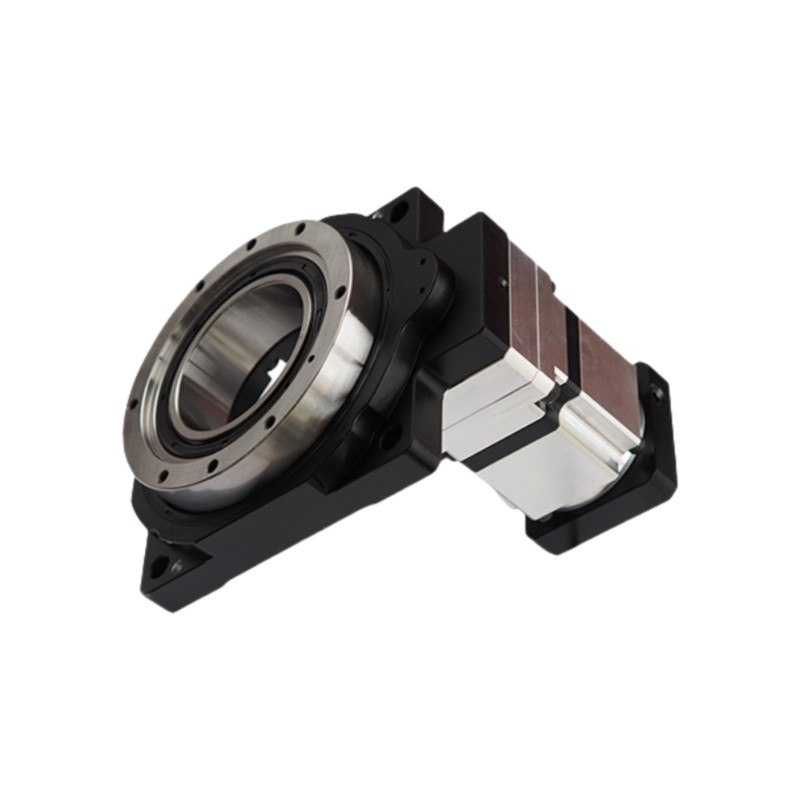

พลาตฟอร์มหมุนโฮลล์ที่มีกล่องเกียร์ดาวเคราะห์ เป็นระบบเครื่องกลที่รวมโครงสร้างหมุนโฮลล์กับกล่องเกียร์ดาวเคราะห์เพื่อการเคลื่อนไหวที่แม่นยําการออกแบบ hollow ทําให้สามารถนําสายไฟฟ้าหรือของเหลวไปทางง่าย, ขณะที่กล่องเกียร์ดาวเคราะห์ให้หมุนแรงสูงและลดการตอบโต้, ทําให้การเคลื่อนไหวหมุนเรียบร้อยและแม่นยํา.และระบบอัตโนมัติ.
ส่วนประกอบสําคัญ
ฐาน: พลาตฟอร์มที่แข็งแกร่ง ที่รองรับการประกอบทั้งหมด
ระบบหมุน: ส่วนที่ถือชิ้นงานและสามารถหมุนรอบแกนแนวตั้งหรือแนวราบ
กลไกขับเคลื่อน: รวมถึงมอเตอร์ (เซอร์โวหรือสเตปเปอร์) เกียร์และเข็มขัดที่ให้การหมุนและตําแหน่ง
ระบบการระบุ: ทําให้สามารถตั้งตําแหน่งได้อย่างแม่นยํา โดยมักจะใช้สตางค์หรือสตางค์เพื่อล็อคโต๊ะไว้ในตําแหน่งในมุมเฉพาะเจาะจง
ระบบควบคุม: อิเล็กทรอนิกส์ที่บริหารการเคลื่อนไหว รวมถึงตัวควบคุม เซ็นเซอร์ และอินเตอร์เฟซผู้ใช้เพื่อการเขียนโปรแกรม
หัวหัก: อนุญาตให้โต๊ะหมุนได้เรียบร้อยโดยการลดการขัดขืนให้น้อยที่สุด
ลักษณะการติดตั้ง: สล็อตหรือหลุมสําหรับการติดตั้งเครื่องติดตั้งหรือเครื่องมือ เพื่อให้แน่ใจว่าชิ้นงานถูกจับไว้อย่างมั่นคง
พลังงาน: ให้พลังงานที่จําเป็นสําหรับกลไกการขับเคลื่อนและการควบคุม
การหมุน 360 องศา: ให้ความสามารถในการหมุนชิ้นงานสําหรับการแปรรูปหลายด้าน
การควบคุมความแม่นยํา: มักมีเครื่องอ่านดิจิตอลหรือเครื่องโคเดอร์สําหรับการตั้งตําแหน่งที่แม่นยํา
ความหลากหลาย: เหมาะสําหรับการใช้งานที่หลากหลาย ตั้งแต่รูปทรงเรียบง่ายจนถึงรูปทรงที่ซับซ้อน
อุปกรณ์จับ: ติดงานชิ้นงานอย่างมั่นคงระหว่างการทํางานเพื่อให้มั่นคง
|
รุ่น | รุ่น | รุ่น | อัตราส่วน |
| โต๊ะหมุนรู | เครื่องลดดาว | |||
|
HRG280A |
HRG280 | HA115 |
3, 5, 7, 10 |
ปริมาตรการทํางาน
| HRG280A | ||||||||
| การสนับสนุนแพลตฟอร์มผลิต | หัวหักม้วนข้าม | ความเร็วการออกที่อนุญาต | 250 รอบ / นาที | อัตโนมัติหมุน | 27619x10-6 กิโลกรัม | |||
| การเคลื่อนไหว | 360° ((หมุนในมุมใด ๆ) | ความแม่นยําในการตั้งตําแหน่งซ้ําๆ | ± 15 วินาที | ความแม่นยําในการตั้งตําแหน่ง | ≤ 30 วินาทีโค้ง | |||
| เครื่องยนต์ที่ตรงกัน ((ขนาด) | 750-1KW เซอร์วามอเตอร์ Φ14-Φ50-Φ70-M4 |
หนุนแกนที่อนุญาต | 7000N | การหล่อลื่น | ไขมันสังเคราะห์ | |||
| อัตราการลด | 30 | 50 | 70 | 100 | หนุนระยะทางที่อนุญาต | 3500N | อุณหภูมิการทํางาน | -10°C~90°C |
| ทอร์คการออกกําลังปริมาณ | 120NM | การขนานของแพลตฟอร์มผลิต | 00.02 มิลลิเมตร | ชีวิต ใน งาน | 20000 ชั่วโมง | |||
| ทอร์คความเร่งขัดสูงสุด | 216NM | การระบายน้ําของพื้นผิวแพลตฟอร์มออก | 0.01 มิลลิเมตร | ระดับการผลิต | IP65 | |||
| ทอร์คหยุดฉุกเฉิน | 600NM | การออกของ Output Platform Excircle | 0.01 มิลลิเมตร | ระดับเสียง | ≤ 65dB | |||
ภาพละเอียด
|
|
|
|
ภาพวาด
การใช้งานของพื้นที่หมุน hollow
อะไหล่เครื่องจักร: เหมาะสําหรับการสร้างรูปร่างและการออกแบบที่ซับซ้อน
การสร้างเครื่องมือ: ใช้ในการผลิตเครื่องมือและพิมพ์
การประชุม: ช่วยในการจัดสรรและวางตําแหน่งของส่วนประกอบระหว่างกระบวนการประกอบ
การบรรจุและการขนส่ง
