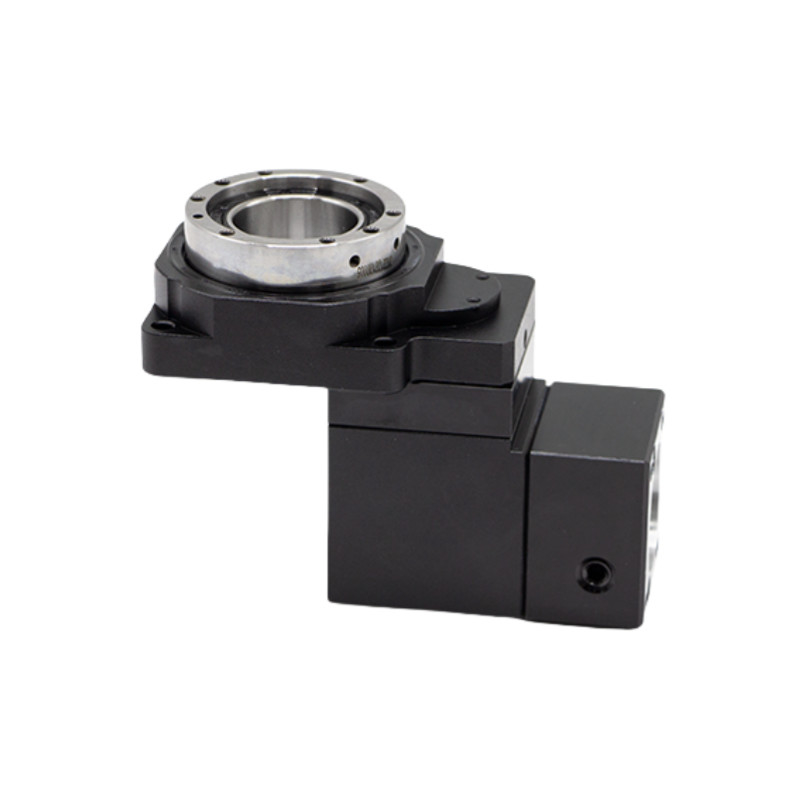

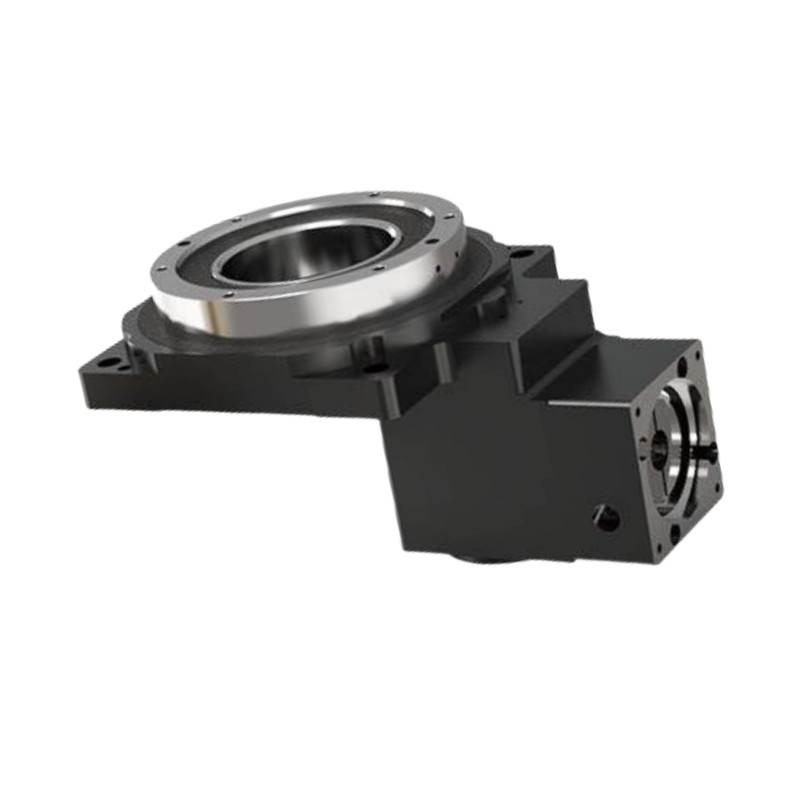

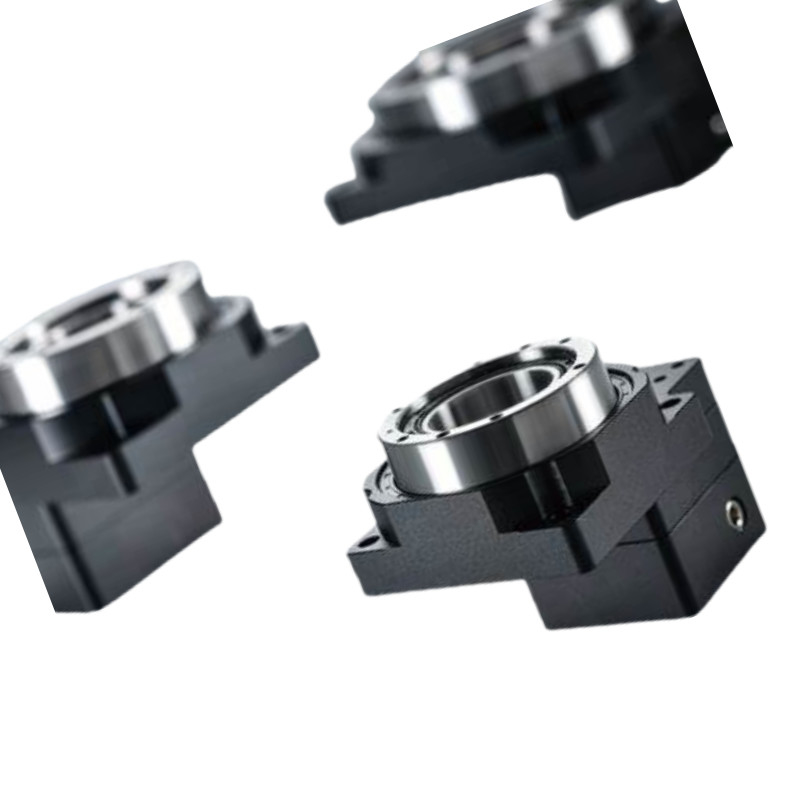

โต๊ะหมุน hollow Actuator มุมขวาหมุน Platform โต๊ะสําหรับ CNC Machining

Right Angle Hollow Rotary Table is a kind of rotating load device that specially designed for 90 degree force direction changes in some application for the purpose of spacing saving or special mechanism design.

การนํามาใช้เครื่องยนต์โค้งระบอบด้านบนที่ออกแบบตัวอ่อนและการออกแบบดีที่สุดของพื้นผิวฟันสัมผัสทําให้ภาระเท่าเทียมกันและอนุญาตให้มีแรงหมุนออกสูงเมื่อรวมกับเครื่องลดดาว, อัตราการสับเปลี่ยนเครื่องยนต์จะเพิ่มขึ้นถึง 1:50.

เกียร์ถูกทําจากเหล็กสแตนเลสที่มีความแข็งแรงสูงและความแข็งแรงของพื้นผิวฟันหลังจากการคาร์บิวเรชั่นสามารถถึง HRC60 ± 2 °

เชื่อมต่อกับมอเตอร์เซอร์โว มันสามารถทําส่วนในมุมใด ๆ ซึ่งสามารถตอบสนองการควบคุมตัวเลขที่แคมอินเด็กเซอร์ไม่สามารถบรรลุได้

ส่วนประกอบสําคัญ

พล็อตฐาน: รากฐานที่รองรับการประกอบทั้งหมดและทําให้สามารถติดตั้งบนเครื่องจักร

อุปกรณ์หมุน: รวมถึงเกียร์หรือมอเตอร์ที่ทําให้โต๊ะหมุนได้ 360 องศา

ช่องว่าง: ช่องว่างกลางที่ทําให้เครื่องมือ, น้ําเย็น, หรือสายไฟผ่าน

โต๊ะบน: พื้นที่ที่ชิ้นงานถูกวางอยู่ โดยมักมีช่อง T สําหรับการจับ

อุปกรณ์ปรับมุม: ทําให้ตารางสามารถปรับมุมได้อย่างแม่นยําเพื่อบรรลุตําแหน่งการแปรรูปที่ต้องการ

ระบบพ่วง: ให้การหมุนที่เรียบร้อยและความมั่นคงระหว่างการทํางาน

ระบบควบคุม: อาจรวมการอ่านดิจิตอลหรือการบูรณาการ CNC สําหรับการตั้งตําแหน่งและการเคลื่อนไหวที่แม่นยํา

ลักษณะสําคัญ

ความแม่นยําสูง:

ประสบความแม่นยําในการตั้งตําแหน่งซ้ําน้อยกว่า 5 วินาทีโค้ง, รับประกันผลงานที่น่าเชื่อถือในการใช้งานที่ต้องการ

ความแข็งแรงสูง:

ด้วยการสนับสนุนโดยหลอดม้วนที่ตัดกันอย่างแม่นยํา พลาตฟอร์มสามารถทนต่อแรง radial, axial และแรงพลิกที่สําคัญ โดยให้ความแข็งแรงมากกว่า 10 เท่าของหลอดแบบดั้งเดิม

ความเหมาะสมของเครื่องยนต์แบบยืดหยุ่น:

สามารถตั้งค่าได้ง่ายเพื่อรองรับเครื่องยนต์หลายยี่ห้อและชนิด รวมถึงเครื่องยนต์เซอร์โวและสเตปเปอร์ ผ่านฟลานจ์และหม้อเข้าที่สามารถปรับแต่งได้

	รุ่น	รุ่น	รุ่น	อัตราส่วนของมุมขวา
		โต๊ะหมุนรู	มุมขวา
	HRG60Z	HRG60	HAS042	2, 3

ปริมาตรการทํางาน
