สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Giant Precision
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:
โต๊ะหมุนกลวงมุมฉาก

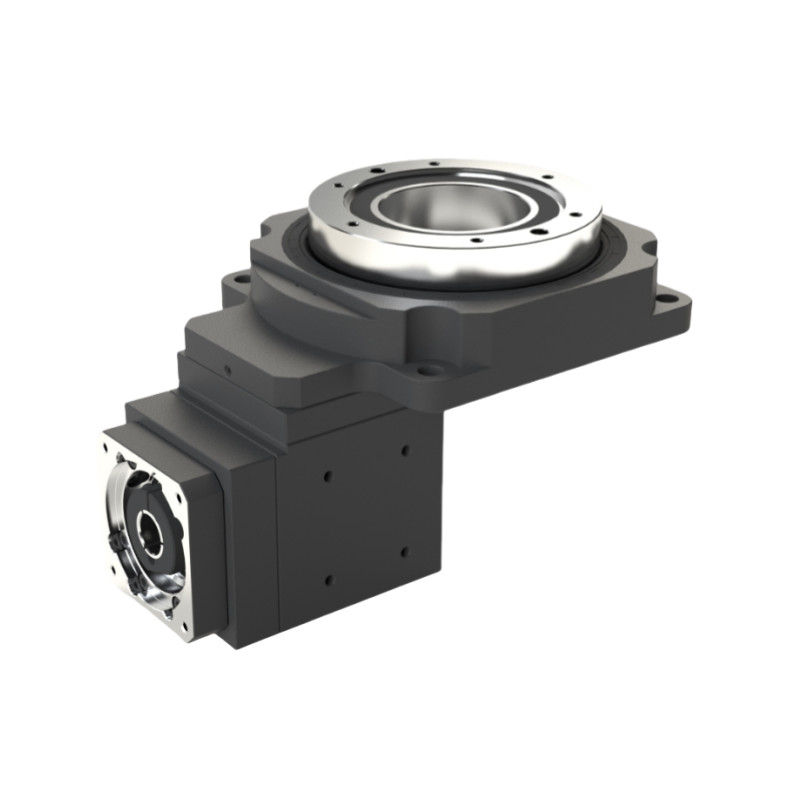

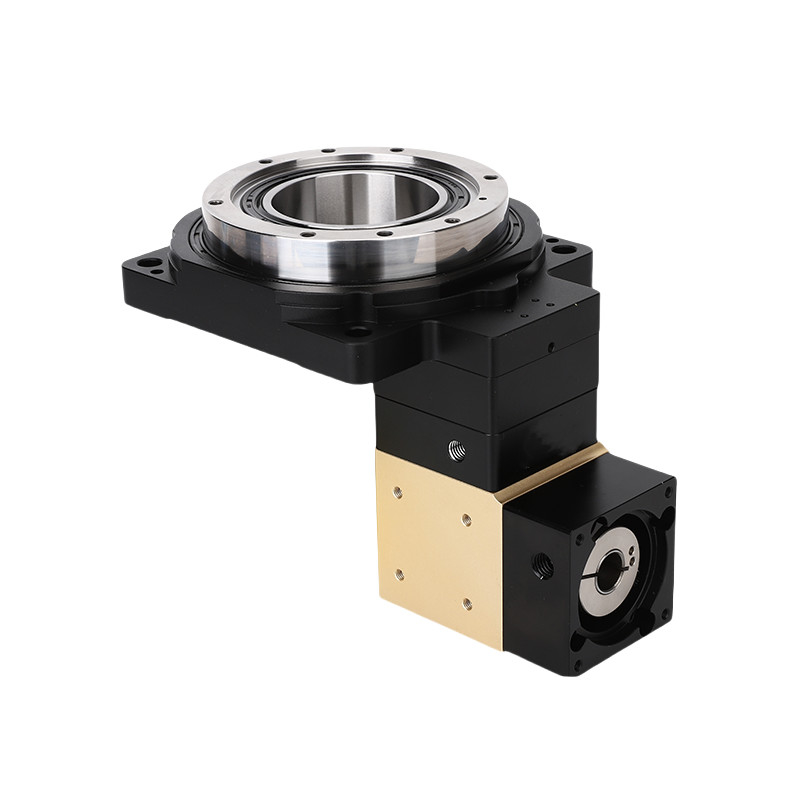

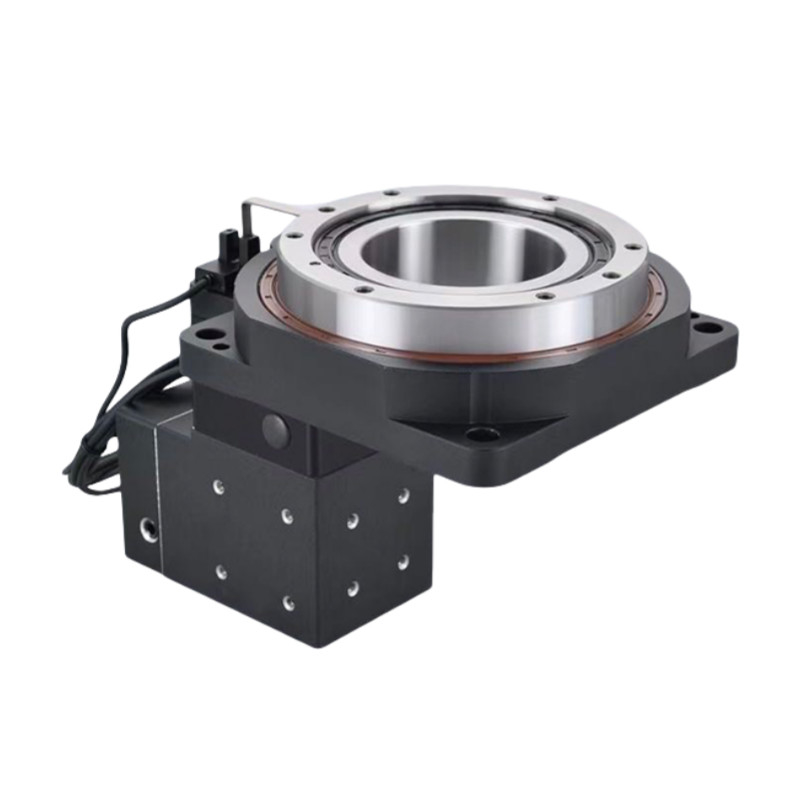

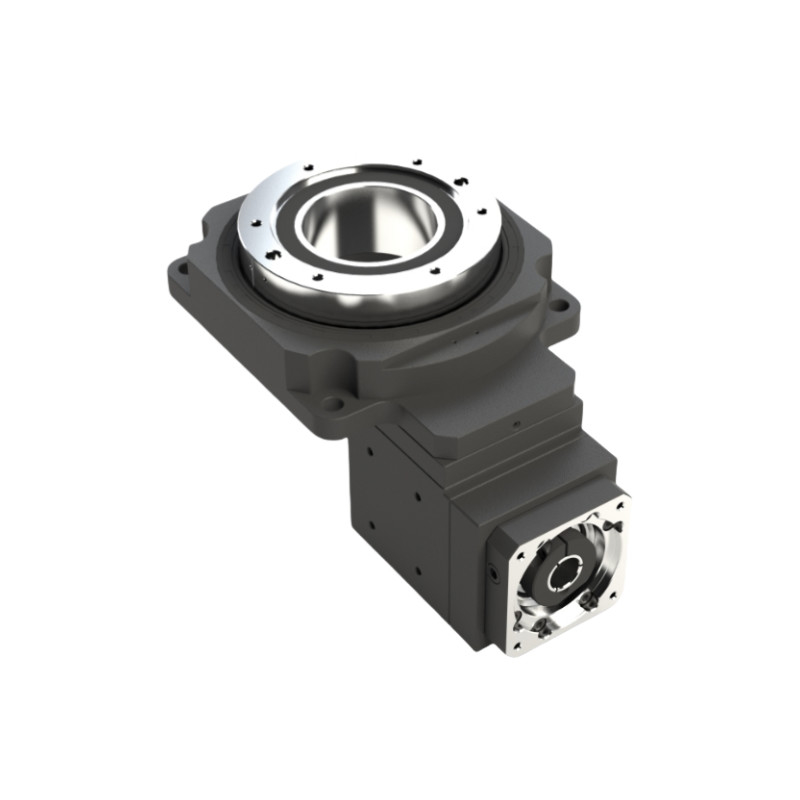

Right Angle Hollow Rotary Table is a kind of rotating load device that specially designed for 90 degree force direction changes in some application for the purpose of spacing saving or special mechanism design.
การนํามาใช้เครื่องยนต์โค้งระบอบด้านบนที่ออกแบบตัวอ่อนและการออกแบบดีที่สุดของพื้นผิวฟันสัมผัสทําให้ภาระเท่าเทียมกันและอนุญาตให้มีแรงหมุนออกสูงเมื่อรวมกับเครื่องลดดาว, อัตราการสับเปลี่ยนเครื่องยนต์จะเพิ่มขึ้นถึง 1:50.
ส่วนประกอบสําคัญ
พล็อตฐาน: รากฐานที่รองรับการประกอบทั้งหมดและทําให้สามารถติดตั้งบนเครื่องจักร
อุปกรณ์หมุน: รวมถึงเกียร์หรือมอเตอร์ที่ทําให้โต๊ะหมุนได้ 360 องศา
ช่องว่าง: ช่องว่างกลางที่ทําให้เครื่องมือ, น้ําเย็น, หรือสายไฟผ่าน
โต๊ะบน: พื้นที่ที่ชิ้นงานถูกวางอยู่ โดยมักมีช่อง T สําหรับการจับ
อุปกรณ์ปรับมุม: ทําให้ตารางสามารถปรับมุมได้อย่างแม่นยําเพื่อบรรลุตําแหน่งการแปรรูปที่ต้องการ
ระบบพ่วง: ให้การหมุนที่เรียบร้อยและความมั่นคงระหว่างการทํางาน
ระบบควบคุม: อาจรวมการอ่านดิจิตอลหรือการบูรณาการ CNC สําหรับการตั้งตําแหน่งและการเคลื่อนไหวที่แม่นยํา
การออกแบบมุมขวา: ยอมให้มีการตั้งค่าการแปรรูปแบบตั้งและแนวราบ
เซ็นเตอร์โฮลล์: สะดวกในการเคลื่อนไหวของเครื่องมือหรือวัสดุผ่านโต๊ะ
การควบคุมความแม่นยํา: อุปกรณ์มีกลไกสําหรับตําแหน่งและหมุนที่แม่นยํา
ความทนทาน: สร้างจากวัสดุที่แข็งแกร่งเพื่อทนกับภาระการแปรรูปที่หนัก
|
รุ่น | รุ่น | รุ่น | อัตราส่วนของมุมขวา |
| โต๊ะหมุนรู | มุมขวา | |||
|
HRG85Z |
HRG85 | HAS060 |
2, 3 |
| ปริมาตรการทํางาน HRG80Z-05 | ||||||
| การสนับสนุนแพลตฟอร์มผลิต | หัวหักม้วนข้าม | ความเร็วการออกที่อนุญาต | 200 รอบ / นาที | อัตโนมัติหมุน | 1203x10-6 กิโลกรัม | |
| การเคลื่อนไหว | 360° ((หมุนในมุมใด ๆ) | ความแม่นยําในการตั้งตําแหน่งซ้ําๆ | ± 15 วินาที | ความแม่นยําในการตั้งตําแหน่ง | ≤ 30 วินาทีโค้ง | |
| เครื่องยนต์ที่ตรงกัน ((ขนาด) | 200-400W เซอร์โวมอเตอร์ Φ14-Φ50-Φ70-M4 |
หนุนแกนที่อนุญาต | 3000N | การหล่อลื่น | ไขมันสังเคราะห์ | |
| อัตราการลด | 10 | 15 | หนุนระยะทางที่อนุญาต | 2000N | อุณหภูมิการทํางาน | อุณหภูมิ 10°C ~ 90°C |
| ทอร์คการออกกําลังปริมาณ | 18NM | การขนานของแพลตฟอร์มผลิต | 00.02 มิลลิเมตร | ชีวิต ใน งาน | 20000 ชั่วโมง | |
| ทอร์คความเร่งขัดสูงสุด | 32.4NM | การระบายน้ําของพื้นผิวแพลตฟอร์มออก | 0.01 มิลลิเมตร | ระดับการผลิต | IP65 | |
| ทอร์คหยุดฉุกเฉิน | 54NM | การออกของ Output Platform Excircle | 0.01 มิลลิเมตร | ระดับเสียง | ≤ 65dB | |
| ปริมาตรการทํางาน HRG80Z-10 | ||||||
| การสนับสนุนแพลตฟอร์มผลิต | หัวหักม้วนข้าม | ความเร็วการออกที่อนุญาต | 200 รอบ / นาที | อัตโนมัติหมุน | 1203x10-6 กิโลกรัม | |
| การเคลื่อนไหว | 360° ((หมุนในมุมใด ๆ) | ความแม่นยําในการตั้งตําแหน่งซ้ําๆ | ± 15 วินาที | ความแม่นยําในการตั้งตําแหน่ง | ≤ 30 วินาทีโค้ง | |
| เครื่องยนต์ที่ตรงกัน ((ขนาด) | 200-400W เซอร์โวมอเตอร์ Φ14-Φ50-Φ70-M4 |
หนุนแกนที่อนุญาต | 500N | การหล่อลื่น | ไขมันสังเคราะห์ | |
| อัตราการลด | 20 | 30 | หนุนระยะทางที่อนุญาต | 250N | อุณหภูมิการทํางาน | อุณหภูมิ 10°C ~ 90°C |
| ทอร์คการออกกําลังปริมาณ | 18NM | การขนานของแพลตฟอร์มผลิต | 00.02 มิลลิเมตร | ชีวิต ใน งาน | 20000 ชั่วโมง | |
| ทอร์คความเร่งขัดสูงสุด | 32.4NM | การระบายน้ําของพื้นผิวแพลตฟอร์มออก | 0.01 มิลลิเมตร | ระดับการผลิต | IP65 | |
| ทอร์คหยุดฉุกเฉิน | 54NM | การออกของ Output Platform Excircle | 0.01 มิลลิเมตร | ระดับเสียง | ≤ 65dB | |
ภาพละเอียด
|
|
|
ภาพวาด
การใช้งานของพื้นที่หมุน hollow
หุ่นยนต์
ใช้ในแขนหุ่นยนต์และเครื่องปั่นสําหรับการตั้งตําแหน่งและการเคลื่อนไหวที่แม่นยําในการทํางานประกอบและการจัดการวัสดุ
ระบบอัตโนมัติ
รวมเข้ากับสายการผลิตอัตโนมัติ สําหรับงานต่างๆ เช่น การแยก, การบรรจุ, และการทําพัลเลติซิ่ง ซึ่งการเคลื่อนไหวหมุนที่แม่นยําเป็นสิ่งจําเป็น
เครื่องแปรรูป CNC
ใช้ในเครื่องจักร CNC สําหรับการหมุนของชิ้นงานที่แม่นยําระหว่างการบด, การเจาะและการหมุน
อุปกรณ์การแพทย์
ใช้ในอุปกรณ์ทางการแพทย์ เช่น ระบบการถ่ายภาพ หุ่นยนต์ศัลยกรรม และอัตโนมัติห้องปฏิบัติการเพื่อการตั้งตําแหน่งและการเคลื่อนไหวที่แม่นยํา
การบินและอวกาศและการป้องกัน
ใช้ในเครื่องจําลองการบิน ระบบราดาร์ และเครื่องบินไร้คนขับ เพื่อการตั้งทิศทางและการปรับความมั่นคงอย่างแม่นยํา
การโทรคมนาคม
ใช้ในระบบตั้งตําแหน่งแอนเทนน์ เพื่อให้แน่ใจว่าการจัดสรรที่แม่นยําสําหรับการส่งสัญญาณที่ดีที่สุด
การบรรจุและการขนส่ง
