สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Giant Precision
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:
โต๊ะหมุนกลวงมุมฉาก

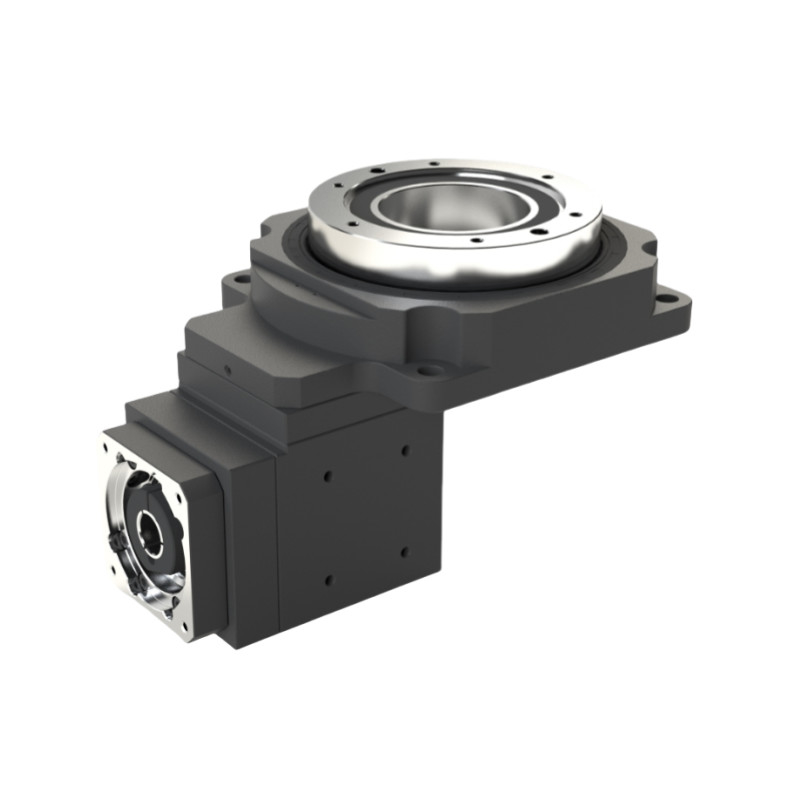

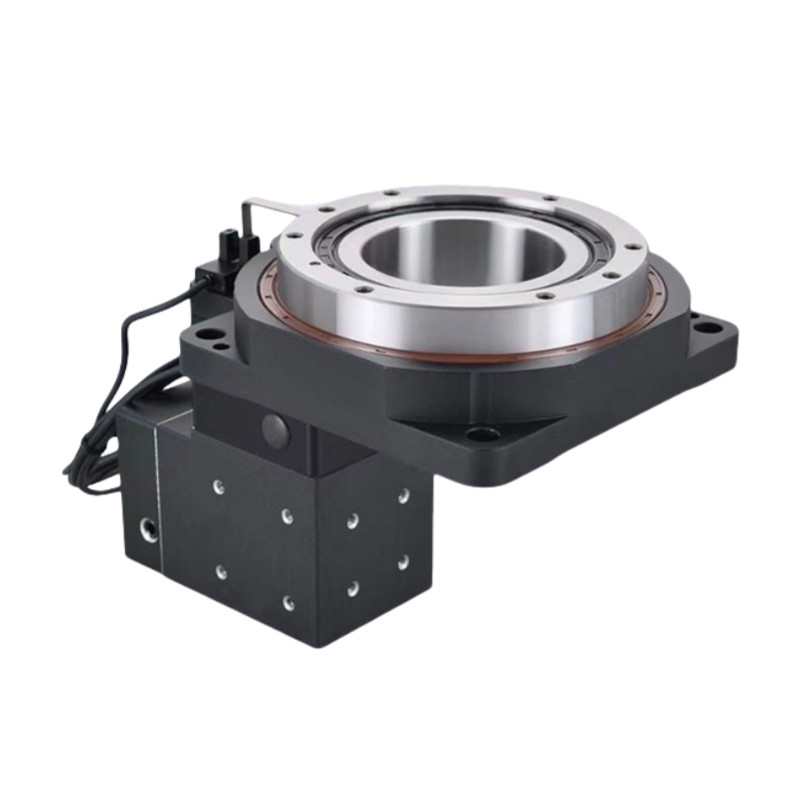

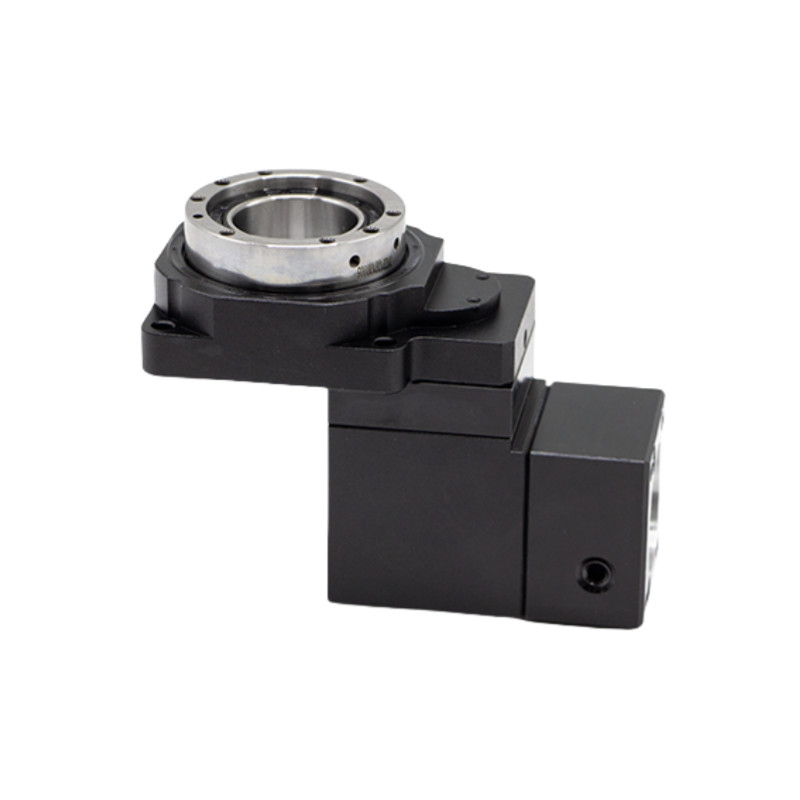

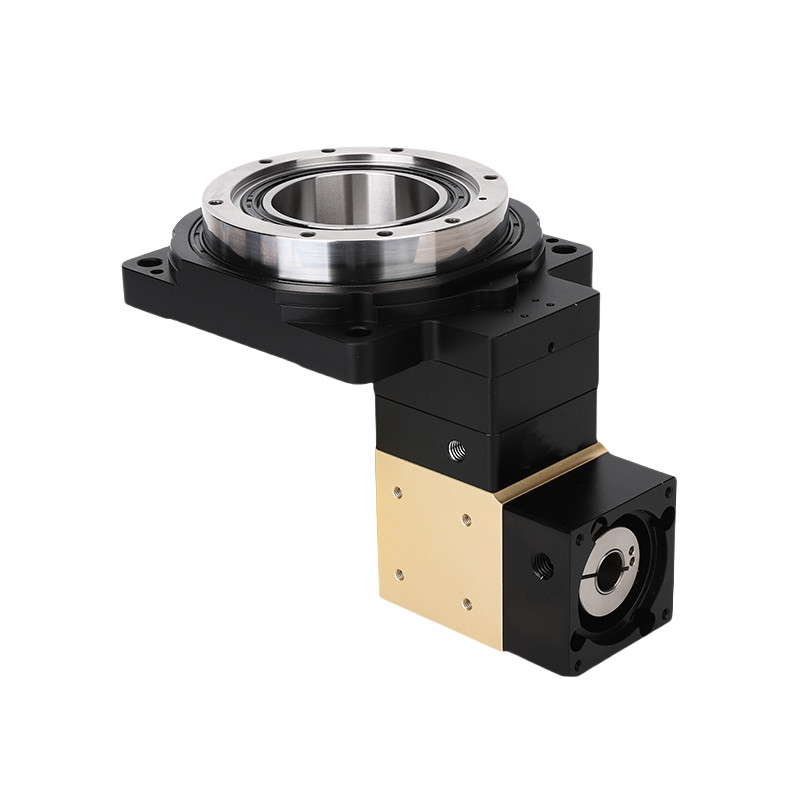

Right Angle Hollow Rotary Table is a kind of rotating load device that specially designed for 90 degree force direction changes in some application for the purpose of spacing saving or special mechanism design.
การนํามาใช้เครื่องยนต์โค้งระบอบด้านบนที่ออกแบบตัวอ่อนและการออกแบบดีที่สุดของพื้นผิวฟันสัมผัสทําให้ภาระเท่าเทียมกันและอนุญาตให้มีแรงหมุนออกสูงเมื่อรวมกับเครื่องลดดาว, อัตราการสับเปลี่ยนเครื่องยนต์จะเพิ่มขึ้นถึง 1:50.
ส่วนประกอบสําคัญ
พล็อตฐาน: รากฐานที่รองรับการประกอบทั้งหมดและทําให้สามารถติดตั้งบนเครื่องจักร
อุปกรณ์หมุน: รวมถึงเกียร์หรือมอเตอร์ที่ทําให้โต๊ะหมุนได้ 360 องศา
ช่องว่าง: ช่องว่างกลางที่อนุญาตให้เครื่องมือ, น้ําเย็น, หรือสายไฟผ่าน
โต๊ะบน: พื้นที่ที่ชิ้นงานถูกวางอยู่ โดยมักมีช่อง T สําหรับการจับ
อุปกรณ์ปรับมุม: ทําให้ตารางสามารถปรับมุมได้อย่างแม่นยํา เพื่อบรรลุตําแหน่งการแปรรูปที่ต้องการ
ระบบพ่วง: ให้การหมุนที่เรียบร้อยและความมั่นคงระหว่างการทํางาน
ระบบควบคุม: อาจรวมการอ่านดิจิตอลหรือการบูรณาการ CNC สําหรับการตั้งตําแหน่งและการเคลื่อนไหวที่แม่นยํา
การออกแบบมุมขวา: ยอมให้มีการตั้งค่าการแปรรูปแบบตั้งและแนวราบ
เซ็นเตอร์โฮลล์: สะดวกในการเคลื่อนไหวของเครื่องมือหรือวัสดุผ่านโต๊ะ
การควบคุมความแม่นยํา: อุปกรณ์มีกลไกสําหรับตําแหน่งและหมุนที่แม่นยํา
ความทนทาน: สร้างจากวัสดุที่แข็งแกร่งเพื่อทนกับภาระการแปรรูปที่หนัก
ปริมาตรการทํางาน
| HRG130Z | ||||||
| การสนับสนุนแพลตฟอร์มผลิต | หัวหักม้วนข้าม | ความเร็วการออกที่อนุญาต | 200 รอบ / นาที | อัตโนมัติหมุน | 2772x10-6 กิโลกรัม | |
| การเคลื่อนไหว | 360° ((หมุนในมุมใด ๆ) | ความแม่นยําในการตั้งตําแหน่งซ้ําๆ | ± 15 วินาที | ความแม่นยําในการตั้งตําแหน่ง | ≤ 30 วินาทีโค้ง | |
| เครื่องยนต์ที่ตรงกัน ((ขนาด) | 200-400W เซอร์โวมอเตอร์ Φ14-Φ50-Φ70-M4 |
หนุนแกนที่อนุญาต | 3000N | การหล่อลื่น | ไขมันสังเคราะห์ | |
| อัตราการลด | 20 | 30 | หนุนระยะทางที่อนุญาต | 2000N | อุณหภูมิการทํางาน | อุณหภูมิ 10°C ~ 90°C |
| ทอร์คการออกกําลังปริมาณ | 34NM | การขนานของแพลตฟอร์มผลิต | 00.02 มิลลิเมตร | ชีวิต ใน งาน | 20000 ชั่วโมง | |
| ทอร์คความเร่งขัดสูงสุด | 61.2NM | การระบายน้ําของพื้นผิวแพลตฟอร์มออก | 0.01 มิลลิเมตร | ระดับการผลิต | IP65 | |
| ทอร์คหยุดฉุกเฉิน | 102NM | การออกของ Output Platform Excircle | 0.01 มิลลิเมตร | ระดับเสียง | ≤ 65dB | |
ภาพละเอียด
|
|
|
ภาพวาด
การใช้งานของพื้นที่หมุน hollow
การแปรรูปหลายแกน: สามารถทํางานที่ซับซ้อนกับชิ้นส่วนที่ต้องการมุมและทิศทางหลายอย่าง เหมาะสําหรับส่วนประกอบเครื่องบินและรถยนต์
การ ผลิต เครื่องมือ และ เครื่องเจาะ: อํานวยความสะดวกในการสร้างหม้อและพิมพ์ที่ซับซ้อนโดยการอนุญาตการเข้าถึงหลายด้านของชิ้นงานโดยไม่ต้องวางตําแหน่งใหม่
การแปรรูปเจอเมทรีที่ซับซ้อน: สนับสนุนการผลิตชิ้นส่วนที่มีรูปร่างที่ไม่ปกติ เช่น หมุนและกรอบ
การประกอบงาน: มีประโยชน์ในการจัดสรรและประกอบส่วนประกอบในมุมเฉพาะเจาะจง เพิ่มประสิทธิภาพในสายการผลิต
การเจาะและการบดแม่นยํา: สามารถเจาะหรือบดแม่นยําในมุมเฉพาะอย่างยิ่ง, รับประกันความแม่นยําสูงในการผลิต
การใช้งาน CNC: ติดต่อกับเครื่องจักร CNC เพื่อดําเนินงานด้วยระบบอัตโนมัติ เพิ่มผลผลิตและความสม่ําเสมอ
การผลิตอุปกรณ์การแพทย์: ใช้ในการผลิตส่วนประกอบที่ต้องการความแม่นยําและความน่าเชื่อถือสูง
