สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Giant Precision
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:
โต๊ะหมุนกลวงมุมฉาก

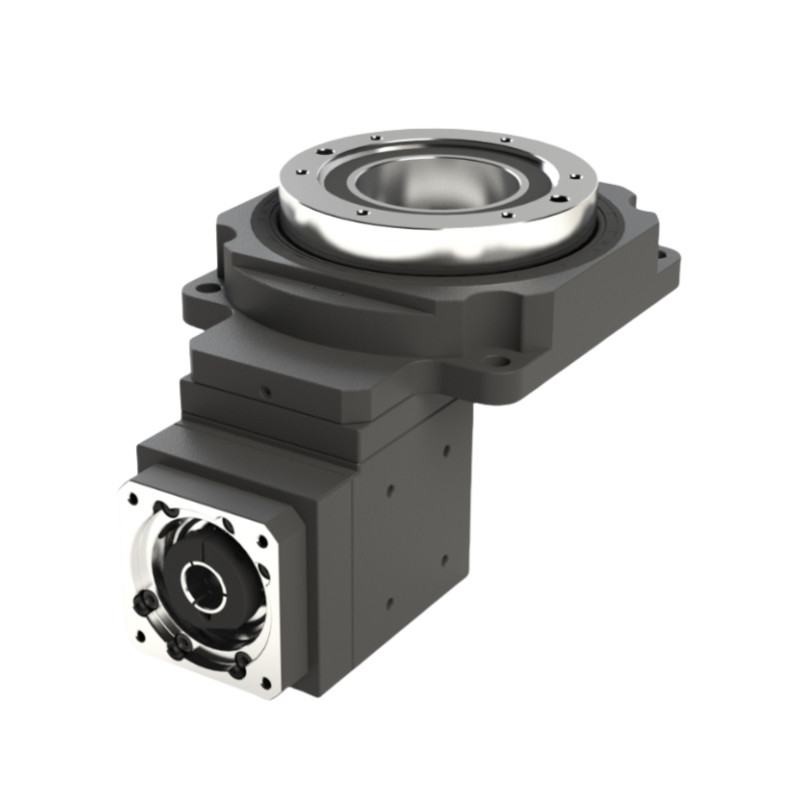

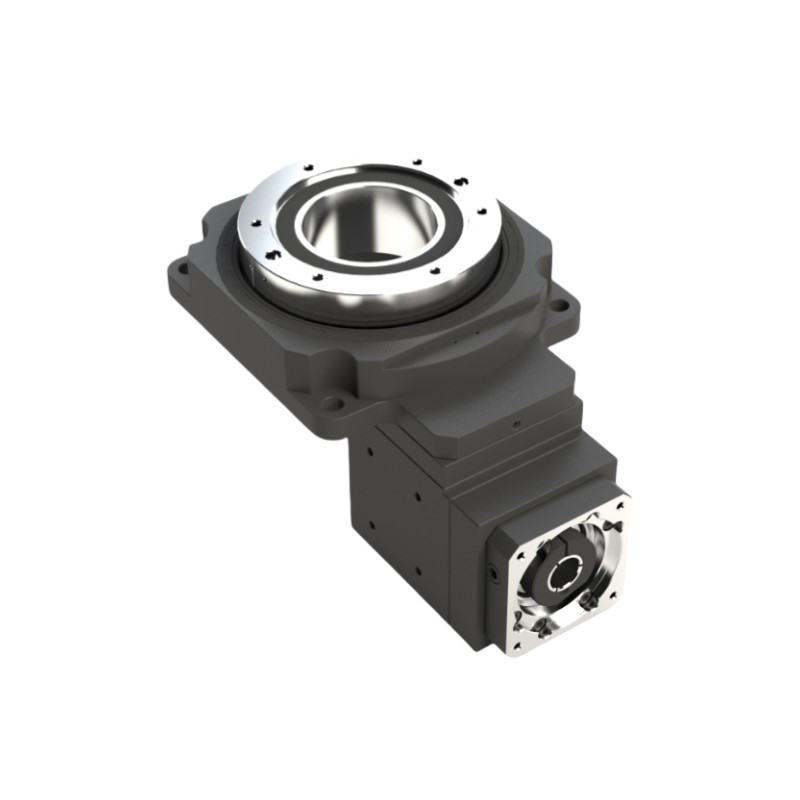

Right Angle Hollow Rotary Table is a kind of rotating load device that specially designed for 90 degree force direction changes in some application for the purpose of spacing saving or special mechanism design.
การนํามาใช้เครื่องยนต์โค้งระบอบด้านบนที่ออกแบบตัวอ่อนและการออกแบบดีที่สุดของพื้นผิวฟันสัมผัสทําให้ภาระเท่าเทียมกันและอนุญาตให้มีแรงหมุนออกสูงเมื่อรวมกับเครื่องลดดาว, อัตราการสับเปลี่ยนเครื่องยนต์จะเพิ่มขึ้นถึง 1:50.
ส่วนประกอบสําคัญ
พล็อตฐาน: รากฐานที่รองรับการประกอบทั้งหมดและทําให้สามารถติดตั้งบนเครื่องจักร
อุปกรณ์หมุน: รวมถึงเกียร์หรือมอเตอร์ที่ทําให้โต๊ะหมุนได้ 360 องศา
ช่องว่าง: ช่องว่างกลางที่ทําให้เครื่องมือ, น้ําเย็น, หรือสายไฟผ่าน
โต๊ะบน: พื้นที่ที่ชิ้นงานถูกวางอยู่ โดยมักมีช่อง T สําหรับการจับ
อุปกรณ์ปรับมุม: ทําให้ตารางสามารถปรับมุมได้อย่างแม่นยําเพื่อบรรลุตําแหน่งการแปรรูปที่ต้องการ
ระบบพ่วง: ให้การหมุนที่เรียบร้อยและความมั่นคงระหว่างการทํางาน
ระบบควบคุม: อาจรวมการอ่านดิจิตอลหรือการบูรณาการ CNC สําหรับการตั้งตําแหน่งและการเคลื่อนไหวที่แม่นยํา
หัวหักแม่นยํา: รับประกันการหมุนที่เรียบร้อยและความแม่นยําสูง
ความเร็วปรับ: ยอมให้ความเร็วหมุนที่แตกต่างกันขึ้นอยู่กับความต้องการการแปรรูป
การบูรณาการควบคุม: สามารถเชื่อมต่อกับ CNC การควบคุมสําหรับการเคลื่อนไหวโปรแกรม
ปริมาตรการทํางาน
| ปริมาตรการทํางาน HRG170Z | |||||||
| การสนับสนุนแพลตฟอร์มผลิต | หัวหักม้วนข้าม | ความเร็วการออกที่อนุญาต | 200 รอบ / นาที | อัตโนมัติหมุน | 27619x10-6 กิโลกรัม | ||
| การเคลื่อนไหว | 360° ((หมุนในมุมใด ๆ) | ความแม่นยําในการตั้งตําแหน่งซ้ําๆ | ± 15 วินาที | ความแม่นยําในการตั้งตําแหน่ง | ≤ 30 วินาทีโค้ง | ||
| เครื่องยนต์ที่ตรงกัน ((ขนาด) | 750-1KW เซอร์วามอเตอร์ Φ19-Φ70-Φ90-M5 |
หนุนแกนที่อนุญาต | 3000N | การหล่อลื่น | ไขมันสังเคราะห์ | ||
| อัตราการลด | 20 | 30 | 50 | หนุนระยะทางที่อนุญาต | 2000N | อุณหภูมิการทํางาน | อุณหภูมิ 10°C ~ 90°C |
| ทอร์คการออกกําลังปริมาณ | 55NM | การขนานของแพลตฟอร์มผลิต | 00.02 มิลลิเมตร | ชีวิต ใน งาน | 20000 ชั่วโมง | ||
| ทอร์คความเร่งขัดสูงสุด | 110NM | การระบายน้ําของพื้นผิวแพลตฟอร์มออก | 0.01 มิลลิเมตร | ระดับการผลิต | IP65 | ||
| ทอร์คหยุดฉุกเฉิน | 165NM | การออกของ Output Platform Excircle | 0.01 มิลลิเมตร | ระดับเสียง | ≤ 65dB | ||

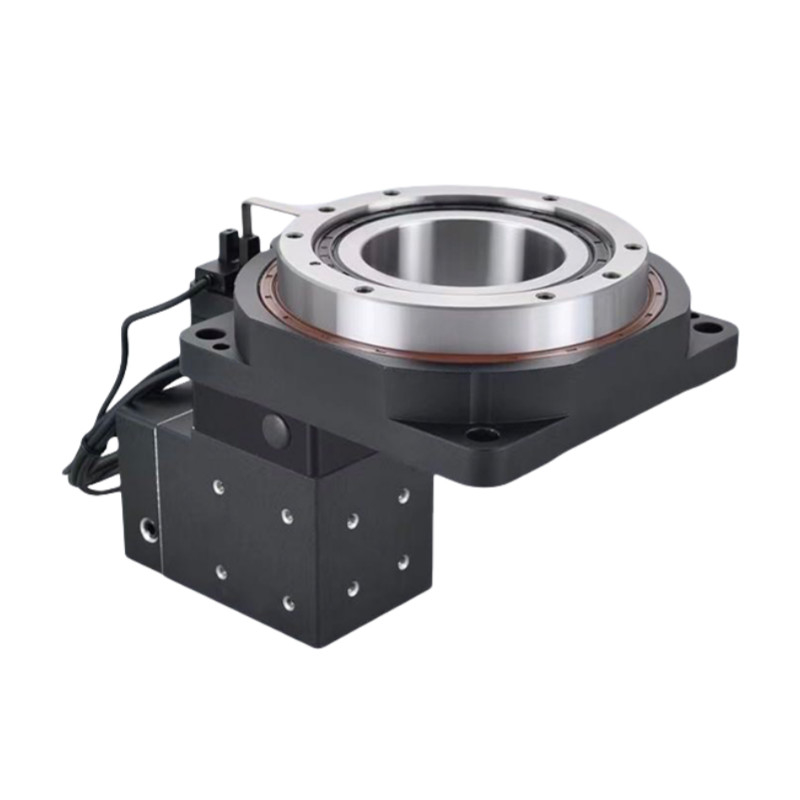

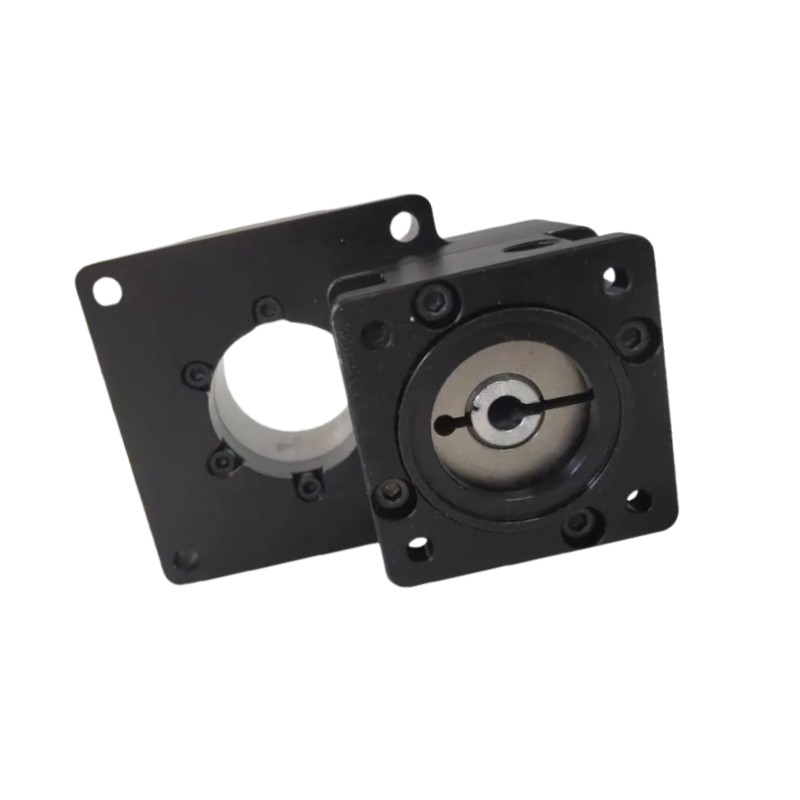

ภาพละเอียด
|
|
|
ภาพวาด
การใช้งานของพื้นที่หมุน hollow
เครื่องบด CNC: สามารถแปรรูปแม่นยําในมุมหลายอย่างโดยไม่ต้องปรับตําแหน่งชิ้นงาน
การประกอบงาน: อํานวยความสะดวกในการประกอบส่วนที่ซับซ้อนโดยอนุญาตการเข้าถึงง่ายจากมุมต่าง ๆ
การตรวจสอบ: ใช้ในการควบคุมคุณภาพในการหมุนส่วนประกอบเพื่อตรวจสอบอย่างละเอียด
ระบบอัตโนมัติ: สามารถบูรณาการกับแขนหุ่นยนต์ สําหรับงานต่างๆ เช่น การผสมผสานหรือการทาสี
