สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Giant Precision
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:
โต๊ะหมุนกลวงมุมฉาก

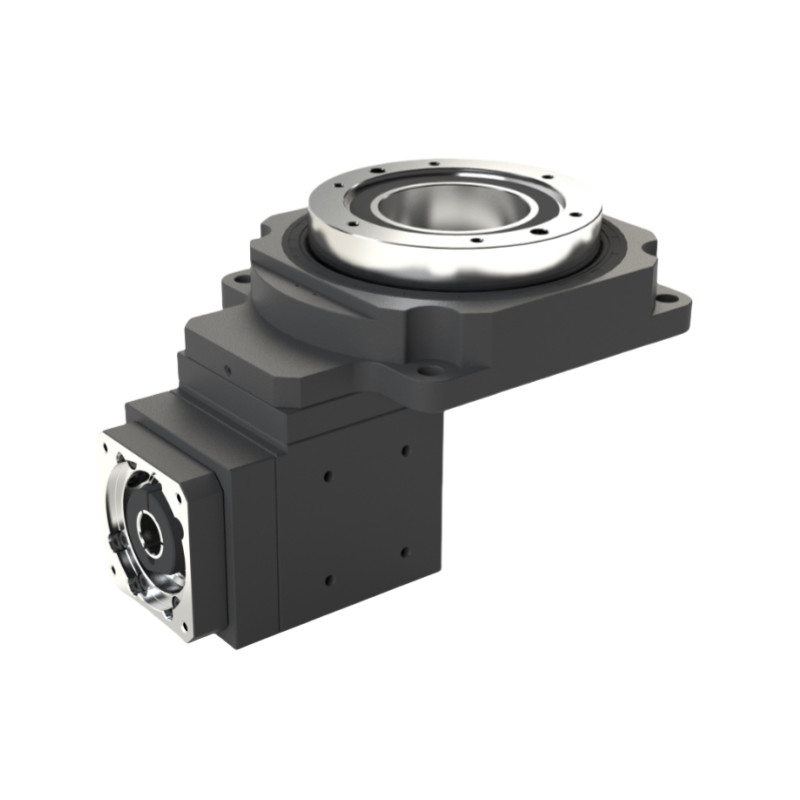

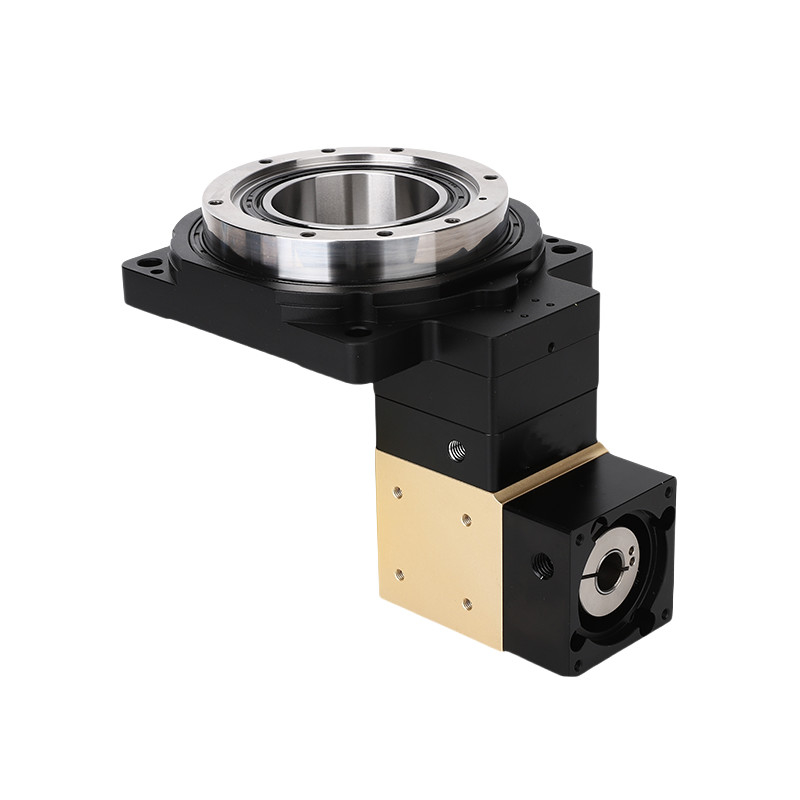

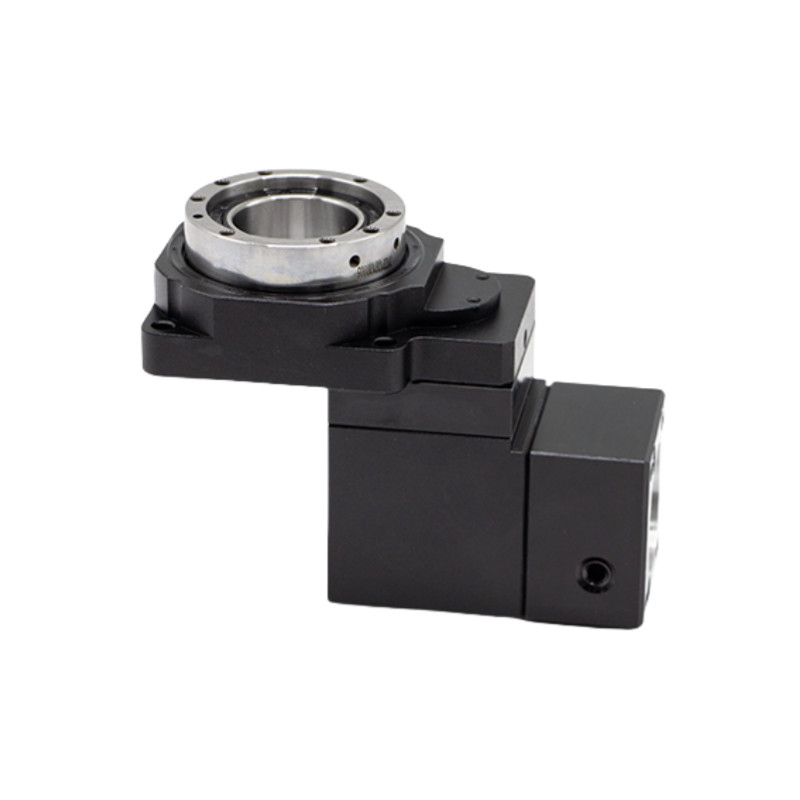

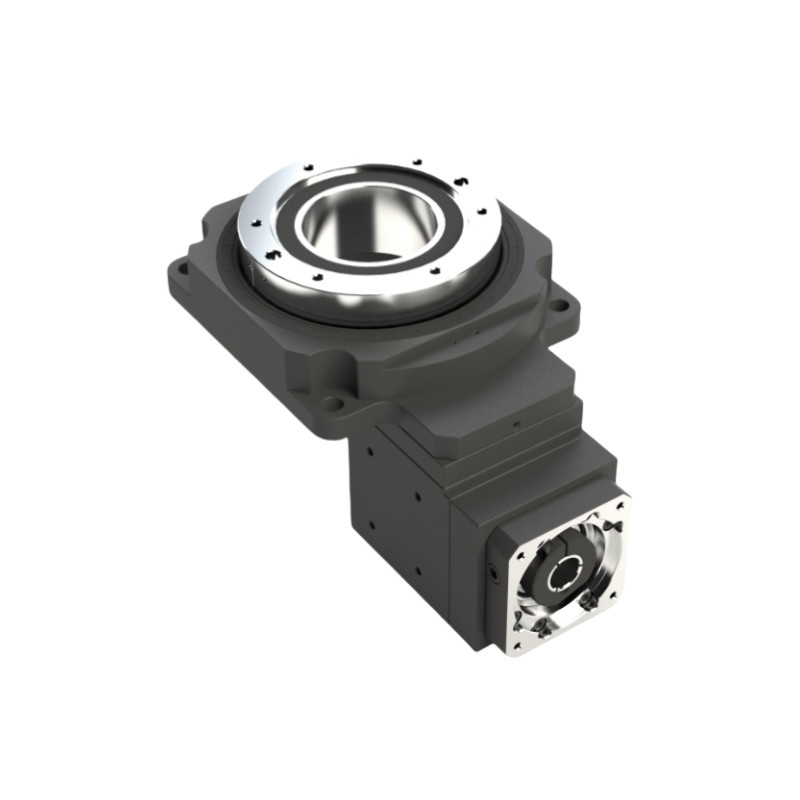

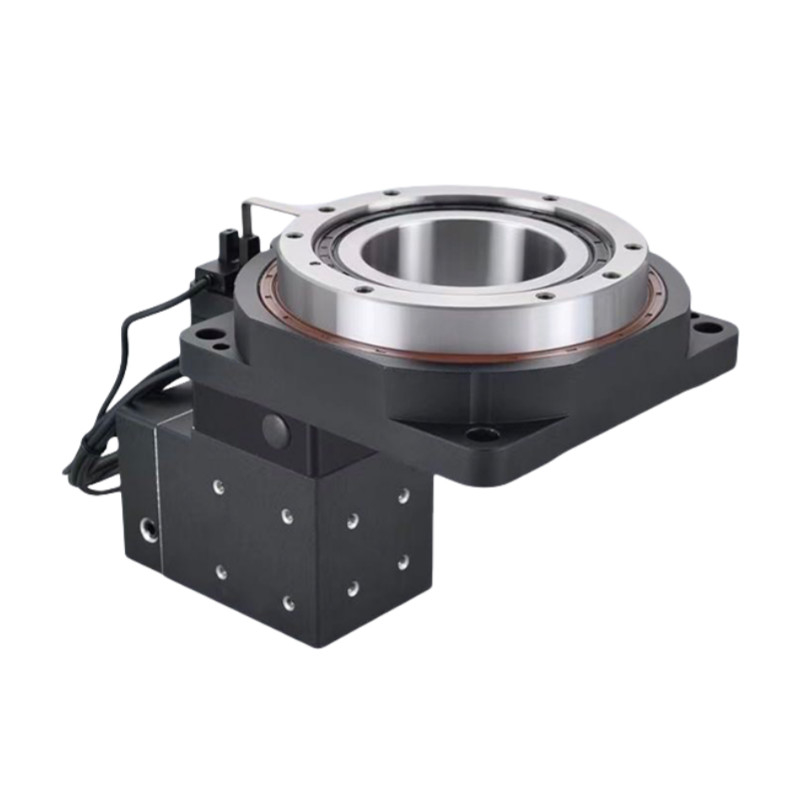

Right Angle Hollow Rotary Table is a kind of rotating load device that specially designed for 90 degree force direction changes in some application for the purpose of spacing saving or special mechanism design.
การนํามาใช้เครื่องยนต์โค้งระบอบด้านบนที่ออกแบบตัวอ่อนและการออกแบบดีที่สุดของพื้นผิวฟันสัมผัสทําให้ภาระเท่าเทียมกันและอนุญาตให้มีแรงหมุนออกสูงเมื่อรวมกับเครื่องลดดาว, อัตราการสับเปลี่ยนเครื่องยนต์จะเพิ่มขึ้นถึง 1:50.
ส่วนประกอบสําคัญ
พล็อตฐาน: รากฐานที่รองรับการประกอบทั้งหมดและทําให้สามารถติดตั้งบนเครื่องจักร
อุปกรณ์หมุน: รวมถึงเกียร์หรือมอเตอร์ที่ทําให้โต๊ะหมุนได้ 360 องศา
ช่องว่าง: ช่องว่างกลางที่ทําให้เครื่องมือ, น้ําเย็น, หรือสายไฟผ่าน
โต๊ะบน: พื้นที่ที่ชิ้นงานถูกวางอยู่ โดยมักมีช่อง T สําหรับการจับ
อุปกรณ์ปรับมุม: ทําให้ตารางสามารถปรับมุมได้อย่างแม่นยําเพื่อบรรลุตําแหน่งการแปรรูปที่ต้องการ
ระบบพ่วง: ให้การหมุนที่เรียบร้อยและความมั่นคงระหว่างการทํางาน
ระบบควบคุม: อาจรวมการอ่านดิจิตอลหรือการบูรณาการ CNC สําหรับการตั้งตําแหน่งและการเคลื่อนไหวที่แม่นยํา
ประสิทธิภาพพื้นที่: การออกแบบรู allows for easier handling of longer parts และลดความต้องการสําหรับการติดตั้งเพิ่มเติม
ความ อ่อนโยน มาก ขึ้น: สามารถแปรรูปหลายแกน ทําให้สามารถดําเนินการที่ซับซ้อนโดยไม่ต้องปรับตําแหน่งชิ้นงาน
การเข้าถึงที่ดีขึ้น: ให้การเข้าถึงชิ้นงานที่ดีขึ้นสําหรับเครื่องมือและการตรวจสอบ
ความ แม่น ยํา ที่ ดี ขึ้น: ให้การหมุนที่มั่นคงและแม่นยํา ส่งผลให้มีความแม่นยําในการแปรรูปสูงขึ้น
การบูรณาการกับอัตโนมัติ: สามารถเชื่อมต่อกับระบบหุ่นยนต์ได้อย่างง่ายดาย เพื่อให้กระแสการทํางานเรียบง่ายขึ้น
ปริมาตรการทํางาน
| ปริมาตรการทํางาน HRG200Z | |||||||
| การสนับสนุนแพลตฟอร์มผลิต | หัวหักม้วนข้าม | ความเร็วการออกที่อนุญาต | 200 รอบ / นาที | อัตโนมัติหมุน | 27619x10-6 กิโลกรัม | ||
| การเคลื่อนไหว | 360° ((หมุนในมุมใด ๆ) | ความแม่นยําในการตั้งตําแหน่งซ้ําๆ | ± 15 วินาที | ความแม่นยําในการตั้งตําแหน่ง | ≤ 30 วินาทีโค้ง | ||
| เครื่องยนต์ที่ตรงกัน ((ขนาด) | 750-1KW เซอร์วามอเตอร์ Φ19-Φ70-Φ90-M5 |
หนุนแกนที่อนุญาต | 4000N | การหล่อลื่น | ไขมันสังเคราะห์ | ||
| อัตราการลด | 20 | 30 | 50 | หนุนระยะทางที่อนุญาต | 2500N | อุณหภูมิการทํางาน | อุณหภูมิ 10°C ~ 90°C |
| ทอร์คการออกกําลังปริมาณ | 112NM | การขนานของแพลตฟอร์มผลิต | 00.02 มิลลิเมตร | ชีวิต ใน งาน | 20000 ชั่วโมง | ||
| ทอร์คความเร่งขัดสูงสุด | 201.6NM | การระบายน้ําของพื้นผิวแพลตฟอร์มออก | 0.01 มิลลิเมตร | ระดับการผลิต | IP65 | ||
| ทอร์คหยุดฉุกเฉิน | 336NM | การออกของ Output Platform Excircle | 0.01 มิลลิเมตร | ระดับเสียง | ≤ 65dB | ||
ภาพละเอียด
|
|
|
ภาพวาด
การใช้งานของพื้นที่หมุน hollow
เครื่องแปรรูป CNC: ใช้สําหรับการบดและการหมุน ทําให้มีการแปรรูปหลายแกนโดยไม่ต้องปรับตําแหน่งชิ้นงาน
การประชุม: อํานวยความสะดวกในการประกอบส่วนประกอบที่ซับซ้อนโดยให้การเข้าถึงง่ายจากมุมต่าง ๆ
การตรวจสอบ: สามารถตรวจสอบชิ้นส่วนอย่างละเอียด โดยการหมุนมันเพื่อการดูที่ครบวงจร
การปั่น: ช่วยในกระบวนการเชื่อมแบบอัตโนมัติโดยวางชิ้นงานในมุมที่ต้องการ
เครื่องมือ: ใช้ในการตั้งค่าที่ต้องการการเปลี่ยนเครื่องมือหรือการปรับระหว่างการแปรรูป
