ทอร์คความแม่นยํา Frameless การขับเคลื่อนฮาร์มอนิก Rotary Actuator

สถานที่กำเนิด:

จีน

ชื่อแบรนด์:

HONPINE

ติดต่อเรา

ขอทุน

ทอร์คความแม่นยํา Frameless การขับเคลื่อนฮาร์มอนิก Rotary Actuator

รายละเอียดสินค้า

เงื่อนไขการชําระเงินและการจัดส่ง

จำนวนสั่งซื้อขั้นต่ำ

รายละเอียดการบรรจุ

กล่องที่มีแบบฟอร์ม

สินค้าที่เกี่ยวข้อง

แอคทูเอเตอร์แบบหมุนเซอร์โวฮาร์มอนิกพร้อมหน้าแปลนในตัว

หา ราคา ที่ ดี ที่สุด

เซอร์โวแอคทูเอเตอร์แบบหมุน Harmonic Drive พร้อมการออกแบบกะทัดรัดเพลาโปร่ง

หา ราคา ที่ ดี ที่สุด

คําอธิบายของเครื่องขับเคลื่อนหมุน servo harmonic พร้อมเครื่องปรับรหัสคู่

หา ราคา ที่ ดี ที่สุด

วิดีโอ

ODM ห้องหมุนอัตโนมัติ Robot Arm Joint Motor สําหรับเครื่องตัดเลเซอร์

หา ราคา ที่ ดี ที่สุด

ติดต่อเรา

ติดต่อตอนนี้

คําอธิบายสินค้า

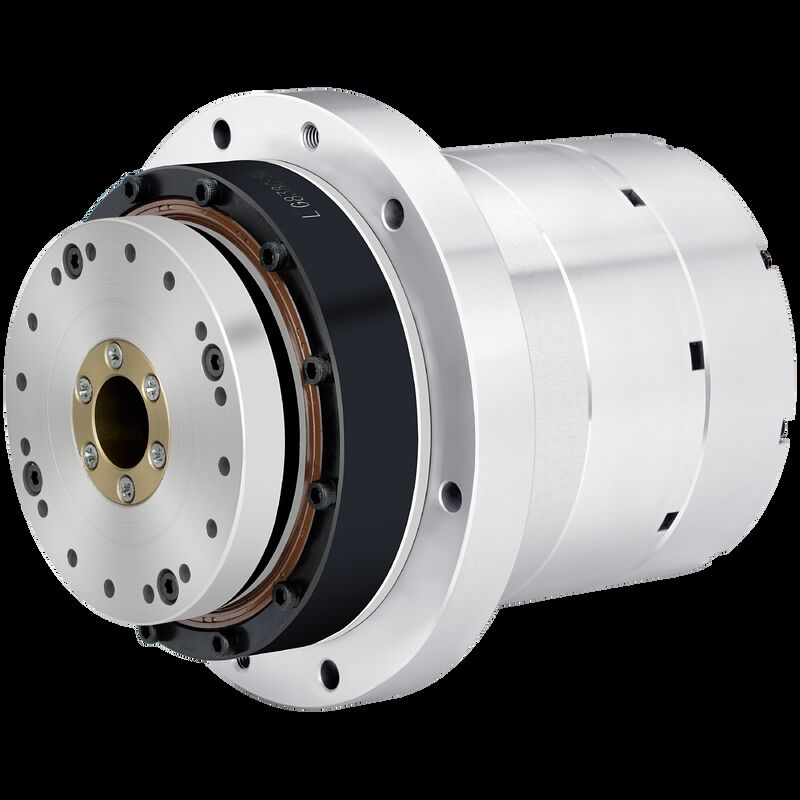

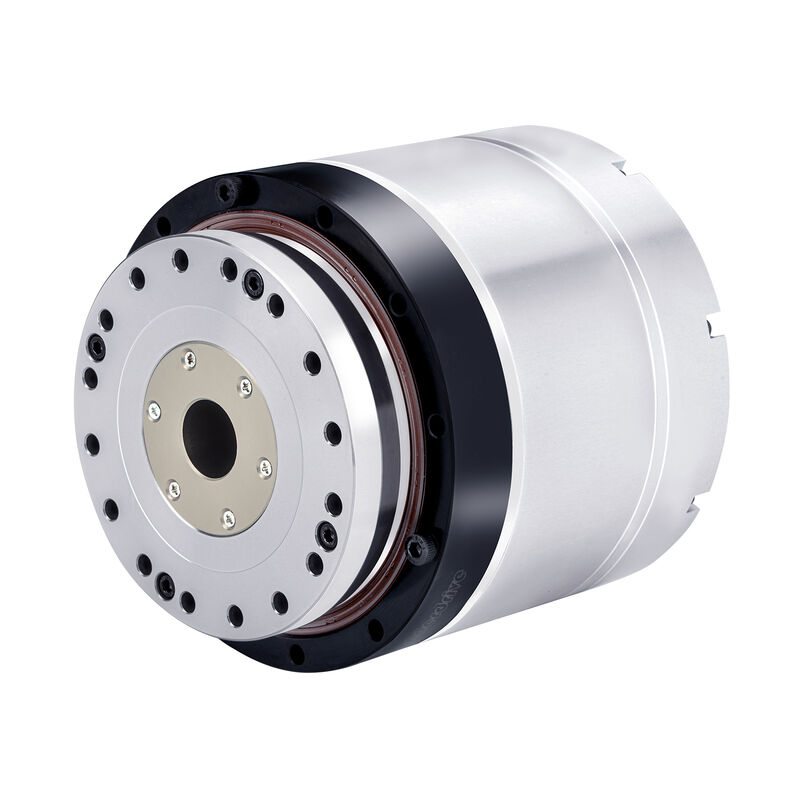

ทอร์คความแม่นยํา Frameless การขับเคลื่อนฮาร์มอนิก Rotary Actuator

เครื่องขับเคลื่อนหมุนแบบปกติมักรวมมอเตอร์หมุนหมุนภายในแบบไม่มีกรอบกับเครื่องขับเคลื่อนฮาร์โมนิกและเครื่องปรับรหัสสมบูรณ์ เพื่อสร้างระบบขับเคลื่อนหมุนที่ใช้งานได้อย่างเต็มที่หน่วยขับเคลื่อนโดยทั่วไปจัดวางภายนอก, ทําให้สามารถควบคุมการเคลื่อนไหวที่แม่นยําของเครื่องจักรที่ติดตั้งรวมทั้งโต๊ะหมุนสําหรับเครื่องมือ, อุปกรณ์การแพทย์ความแม่นยํา, เครื่องตัดเลเซอร์ 5 แกน, และอุปกรณ์สําหรับการผลิตครึ่งตัวนํา

คุณสมบัติของ Harmonic Drive Rotary Actuator

ผลประกอบของทอร์คสูงขึ้น
เครื่องยนต์นี้ให้แรงหมุนที่สําคัญในอัตราการหมุนที่ลดลง, รับประกันว่ามันตอบสนองความต้องการของภาระอุปกรณ์สําหรับการทํางานที่ดีที่สุดในอัตราการหมุนต่ํา/แรงหมุนสูง

การสร้างสถาปัตยกรรมบูรณาการที่เรียบง่าย
มอเตอร์มอร์คไร้กรอบกําจัดเรือนภายนอกและหมุนยาง, การบูรณาการโดยตรงในตัวขับเคลื่อนเพื่อลดขนาดรวม

ลักษณะการควบคุมที่แม่นยํา
อุปกรณ์นี้พร้อมกับเครื่องรหัสความละเอียดสูง ระบบนี้ทําให้การตั้งตําแหน่งระดับไมครอนและการลงจอดเรียบร้อยทําให้มันสมบูรณ์แบบสําหรับการใช้งาน เช่น โต๊ะหมุนแม่นยําและการผูกผูกแบบครึ่งตัว.

การตอบสนองด้วยความอ่อนแออย่างรวดเร็ว
การผสมผสานรอเตอร์เบาและการออกแบบการคดต่ํา ช่วยเพิ่มความเร็วในการตอบสนองแบบไดนามิกในขณะที่ลดความช้าในการเคลื่อนไหวให้น้อยที่สุด

รายละเอียดของเครื่องขับเคลื่อนฮาร์โมนิก

ปริมาตรสินค้า ((AC-220V)
รุ่น		11		14			17				20					25					32					40					50		58
อัตราการลด	/	51	101	51	81	101	51	81	101	121	51	81	101	121	161	51	81	101	121	161	51	81	101	121	161	51	81	101	121	161	51	101	51	101
ทอมปอร์ตระดับ	N·M	4	8	8.6	13.5	13.5	27	33	49	49	30	48	58	61	61	68.5	107	133	133	133	133	206	264	267	267	242	351	460	557	557	642	823	951	1200
ทอร์คสูงสุด	N·M	8.3	11	23	29	34	43	53	66	66	69	91	102	108	113	121	169	194	207	217	267	376	411	436	459	497	641	702	762	800	1163	1211	1828	1964
ความเร็วปริมาณ	RPM	69	35	59	37	30	59	37	30	25	59	37	30	25	19	49	31	25	21	16	45	28	23	19	14	39	25	20	17	12	27	22	27	22
ความเร็วสูงสุด	RPM	102	51	118	74	59	118	74	59	50	118	74	59	50	37	94	59	48	40	30	90	57	49	38	29	80	51	41	34	25	37	30	37	30
ปัจจุบัน	A	0.98	0.99	0.78	0.77	0.62	2.36	1.82	2.17	1.81	2.63	2.65	2.56	2.25	1.69	3.90	3.84	3.83	3.20	2.40	5.82	5.68	5.83	4.93	3.7	8.72	7.97	8.37	8.46	6.36	11.94	12.27	17.68	17.89
ปัจจุบันสูงสุด	A	2.03	1.36	2.09	1.66	1.56	3.68	2.92	2.92	2.44	6.04	5.02	4.51	3.98	3.13	6.90	6.07	5.58	4.97	3.92	11.69	10.36	9.08	8.04	6.36	17.91	14.55	12.75	11.58	9.13	21.62	18.06	33.99	29.29
คอนสแตนต์ของทอร์ค	N·M/อาวุธ	4.08	8.08	11.02	17.50	21.82	11.42	18.14	22.62	27.10	11.42	18.14	22.62	27.10	36.06	17.54	27.86	34.74	41.62	55.38	22.85	36.29	45.25	54.21	72.13	27.74	44.06	54.94	65.82	87.58	53.78	67.06	53.784	67.064
ความแม่นยําในการตั้งตําแหน่งในทางเดียว	Arcsec	≤ 90	≤ 90	≤ 70	≤ 60	≤ 60	≤ 60	≤ 60	≤ 50	≤ 50	≤ 60	≤ 60	≤ 60	≤ 50	≤ 50	≤ 60	≤ 50	≤ 50	≤ 40	≤ 40	≤ 60	≤ 50	≤ 50	≤ 40	≤ 40	≤ 60	≤ 50	≤ 50	≤ 40	≤ 40	≤ 30	≤ 30	≤ 30	≤ 30
ซ้ําการตั้งตําแหน่งแม่นยํา	Arcsec	≤20	≤20	≤15	≤10	≤10	≤15	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10
ความแข็งแรง	X104N.m/rad	4		8			15				24					38					95					175					ความจุเรียงความจุ 2750N ความจุในแกน 2750N ค่าเฉลี่ยของแรงพลิก 1950N.M		ความจุระดับ 3200N ความจุในแกน 3200N ค่าเวลาพลิก 2500N.M
ความแข็งแรงทางการบิด	X104N.m/rad	0.3	0.34	0.46	0.6		1.07	1.3			1.8	2.3				3.4	4.6				7.6	9.9				14	18.6						ความจุระดับ 3200N ความจุในแกน 3200N ค่าเวลาพลิก 2500N.M
ความต้านทานระยะมอเตอร์	อโฮม ((20°C)	12		7.5			2.6				2.6					3.55					0.88					0.8					0.126		0.126
อุปทานระยะมอเตอร์	เอ็มเอช	9.5		11.5			6.7				6.7					10					6.1					8					0.65		0.65
คอนสแตนตี้ EMF กลับ	Vrms/Krpm	10.5		25			25				25					40					40					44					52		52
อินเนอร์ตี้ของโรเตอร์	ไม่ใช้เบรก KG*m2	8.32*10^-6		3.6*10^-5			7.96*10^-5				8.8*10^-5					2.1*10^-4					8.3*10^-4					1.64*10^-3					4.8*10^-3		4.8*10^-3
อินเนอร์ตี้ของโรเตอร์	พร้อมเบรก KG*m2	8.73*10^-6		3.7*10^-5			9.12*10^-5				9.17*10^-5					2.2*10^-4					1.04*10^-3					2.05*10^-3					/		/
น้ําหนัก (ไม่มีเบรค)	กิโลกรัม	1.17		1.66			2.2				2.4					3.6					7.4					10.7					25		32
น้ําหนัก (พร้อมเบรก)	กิโลกรัม	1.36		2			2.8				2.96					4.2					8.7					12					/		/
หมุนยนต์	สายด้าย	10		16			16				16					16					16					16					20		20
กว้าง & ความยาว (มี/ไม่มีเบรก)	mm	63mmX83mm 63mmx99.7mm		ø74mmX91.5mm ø74mmX109.5mm			ø88mmX98mm ø88mmX122mm				ø88mmX101mm ø88mmX125mm					ø110mmX109mm ø110mmX130.5mm					ø142mmX138.7mm ø142mmX164.2mm					ø170mmX150.7mm ø170mmX175.7mm					ø214mmX196mm		ø240mmX216mm ø240mmX249.4mm
กว้างลวดโคลน	mm	ø10mm		ø9mm			ø13.5 มิลลิเมตร				ø16.5 มิลลิเมตร					ø17mm					ø29mm					ø40mm					ø40mm		ø50mm
หมายเหตุ	เพียงเพื่ออ้างอิง, กรุณาติดต่อขายสําหรับปริมาตรจริง
หมายเหตุ	เพียงเพื่ออ้างอิง, กรุณาติดต่อขายสําหรับปริมาตรจริง
